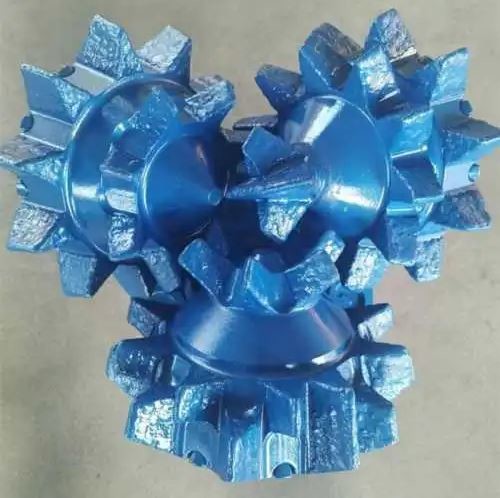

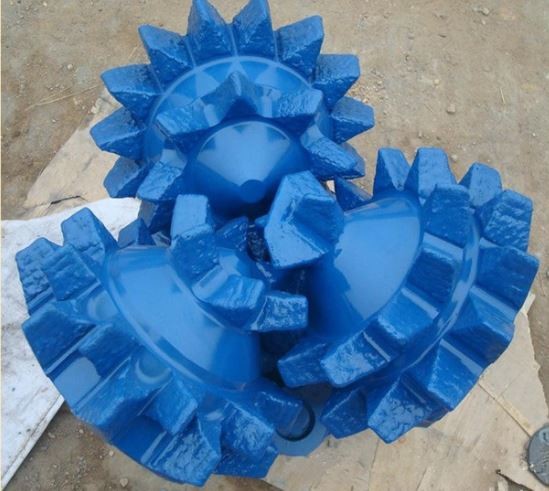

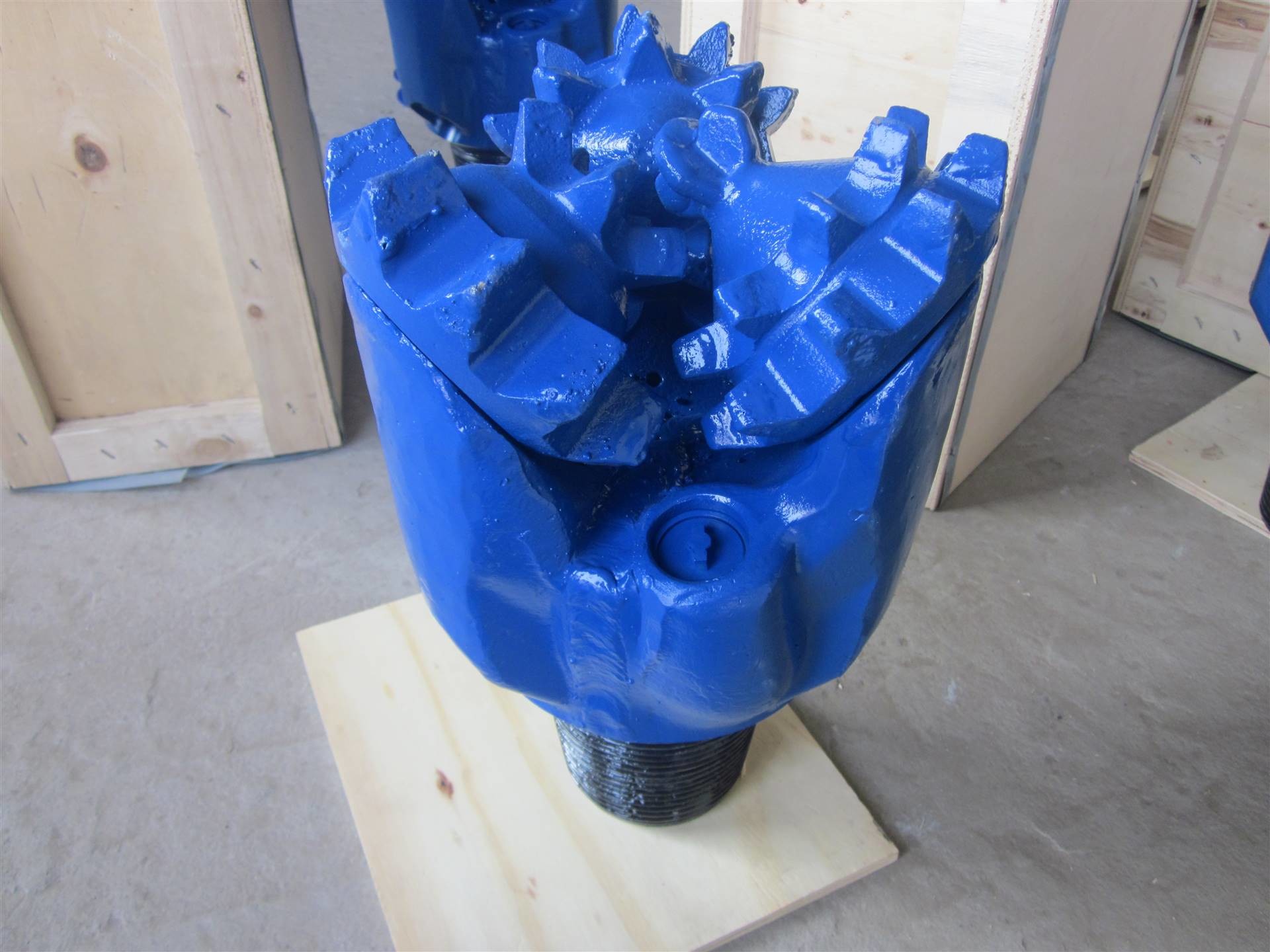

트라이콘 밀 이빨 8-3/4 인치 광산 드릴 비트

트라이콘 비트 8-3/4 인치 채광 드릴 비트 IADC 217, Reg 4-1/2 API 연결 포함

설명

트라이콘 비트는 드릴 작업에 사용되는 바닥 구멍 어셈블리의 필수 구성 요소입니다. 이 기계식 드릴 비트는 회전 운동과 치아에서 발생하는 기계적 마찰을 이용하여 드릴링 중 암석 표면을 제거합니다. 그 목적은 회전하는 드릴 스트링과 머드 공급에서 에너지를 활용하여 이 힘을 효과적으로 적용하여 우물 깊이를 늘리는 것입니다.

드릴 비트 사양:

트라이콘 비트 품질을 아는 방법?

• 트라이콘 비트 IADC 코드 여권
• 트라이콘 비트  TCI 및 강철 치아 옵션
• 트라이콘 비트  힐 열에 추가 텅스텐 카바이드 인서트
• 트라이콘 비트  콘 바디에 텅스텐 카바이드 코팅
• 트라이콘 비트  콘 게이지에 다이아몬드 코팅 텅스텐 카바이드 인서트
• 트라이콘 비트  다리 셔츠테일에 텅스텐 카바이드 인서트
• 트라이콘 비트  콘 청소를 위한 추가 중앙 노즐

트라이콘 비트  특징은 아래와 같이 자체 여권이 제공된다는 것입니다:

• 콘의 사양
• 비트를 제작하고 검사한 사람이 서명한 품질 스탬프
• 비트에서 최상의 성능을 얻기 위해 권장되는 드릴링 매개변수:
• 비트 무게
• 회전 속도
• 세척량

응용 분야

• 지반 조사
• 채광 탐사 및 조사
• 지반 계측
• 지구 물리학

어떤 유형의 트라이콘을 선택할지는 드릴링하는 지질과 드릴링하는 보어홀의 직경에 따라 달라집니다. 국제 드릴링 계약자 협회(IADC)는 더 긴 생산 수명을 위한 비트 보호와 같은 추가 기능을 갖춘 지질에 적합한 트라이콘을 선택하기 위한 쉬운 사용 단계 시스템을 개발했습니다.



트라이콘 베어링 유형:

트라이콘 드릴 비트에 사용되는 베어링 설계에는 주로 세 가지 유형이 있습니다.

• 표준 개방형 베어링 롤러 비트:
이 비트에서는 콘이 자유롭게 회전합니다. 이 유형의 비트는 앞줄의 볼 베어링과 뒷줄의 롤러 베어링을 가지고 있습니다.
• 밀봉된 베어링 롤러 비트
이 비트는 베어링 냉각을 위한 그리스 저장소가 있는 O-링 씰을 가지고 있습니다. 씰은 머드와 절삭물로부터 베어링을 보호하는 장벽 역할을 합니다.
• 저널 베어링 롤러 비트
이 비트는 노즈 베어링, O-링 씰 및 최대 성능을 위한 레이스를 사용하여 엄격하게 오일/그리스 냉각됩니다.


IADC 코드

IADC 코드를 사용하면 어떤 종류의 암석 비트가 필요한지 더 쉽게 설명할 수 있습니다.
처음 세 자릿수는 드릴하도록 설계된 지층과 사용된 베어링/씰 설계에 따라 비트를 분류합니다.
1, 2, 3은 강철 치아 비트를 지정하며, 1은 연질, 2는 중간, 3은 경질 지층을 나타냅니다.
코드 4, 5, 6, 7 및 8은 텅스텐 카바이드 인서트 비트를 지정하며, 4는 가장 연질이고 8은 가장 경질인 다양한 지층 경도를 나타냅니다.


지층 유형
다음은 일반적인 지층과 해당 IADC 참조를 보여줍니다.
1 & 4 점토, 마르 등과 같이 점착성 층과 낮은 압축 강도를 가진 연질 지층.

1 & 4 마르, 염, 무수석고 및 셰일과 같이 낮은 압축 강도를 가진 연질 지층.

5 모래, 셰일 및 백악과 같이 낮은 압축 강도를 가지고 경질 층이 섞여 있는 연질에서 중간 지층.

2 또는 6 셰일, 머드스톤, 사암, 석회암, 돌로마이트 및 무수석고와 같이 압축 강도가 높거나 매우 높지만 비마모성 또는 작은 마모성 층이 있는 중간에서 경질의 조밀한 지층.

3 또는 7 실트스톤, 사암 및 머드스톤과 같이 압축 강도가 매우 높고 일부 마모성 층이 있는 경질 및 조밀한 지층.

8 석영암 및 화산암과 같이 매우 경질 및 마모성 지층.


IADC 코드 - 숫자 처음 세 자릿수는 드릴하도록 설계된 지층과 사용된 베어링/씰 설계에 따라 비트를 분류합니다.

첫 번째 숫자1, 2, 3은 강철 치아 비트를 지정하며, 1은 연질, 2는 중간, 3은 경질 지층을 나타냅니다.
4, 5, 6, 7 및 8은 텅스텐 카바이드 인서트 비트를 지정하며, 4는 가장 연질이고 8은 가장 경질인 다양한 지층 경도를 나타냅니다.

두 번째 숫자 1, 2, 3 및 4는 지층을 추가로 세분화하며, 1은 가장 연질이고 4는 가장 경질입니다.

세 번째 숫자이 숫자는 다음을 기준으로 비트를 분류합니다.베어링/씰 유형 다음과 같습니다:
표준 개방형 베어링 롤러 비트 표준 개방형 베어링 롤러 비트,
공랭식 표준 개방형 베어링 롤러 비트(콘 힐에 카바이드 인서트가 있는 게이지 보호 기능 포함) 밀봉된 롤러 베어링 비트 밀봉된 롤러 베어링 비트(게이지 보호 기능 포함) 저널 밀봉 베어링 비트 저널 밀봉 베어링 비트(게이지 보호 기능 포함).

네 번째 숫자 다음 문자 코드는 추가 기능을 나타내기 위해 네 번째 숫자 위치에 사용됩니다.: A. 공기 적용 R. 강화 용접 C. 중앙 제트 S. 표준 강철 치아 D. 편차 제어 X. 끌 인서트 E. 확장 제트 Y. 원추형 인서트 G. 추가 게이지 보호 Z. 기타 인서트 모양 J. 제트 편향
