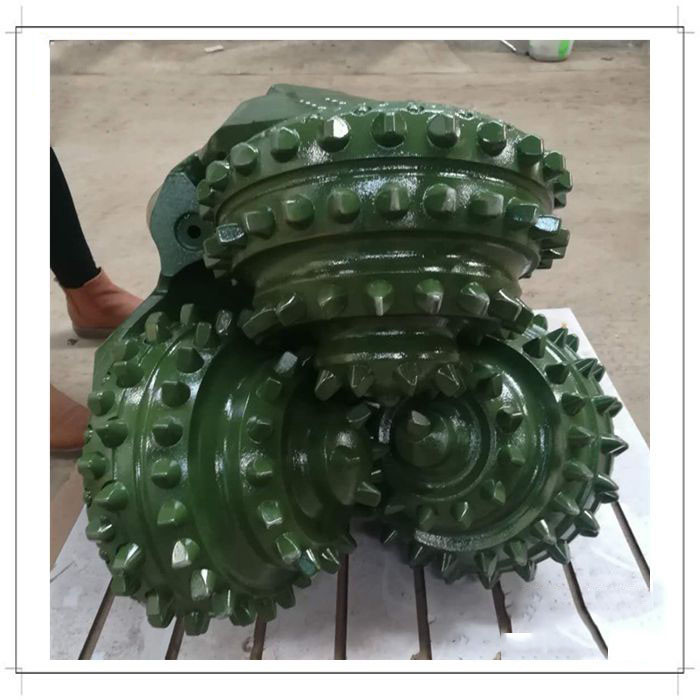

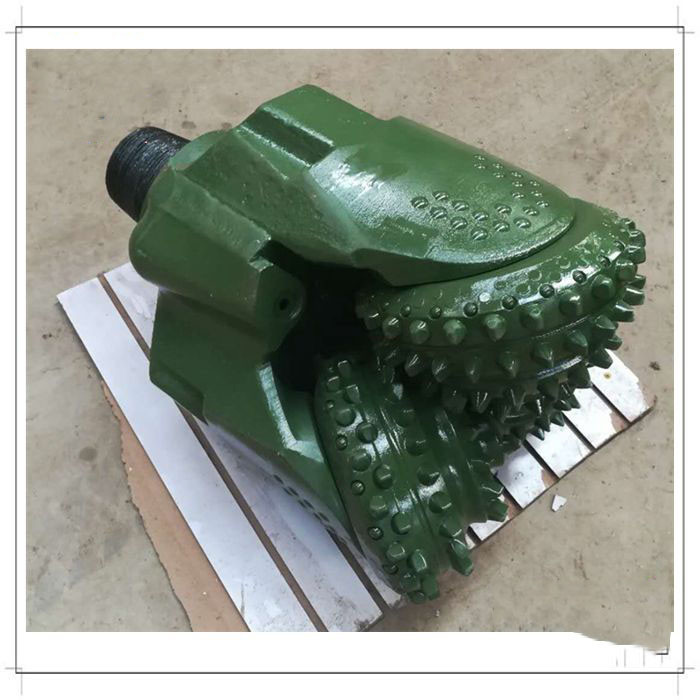

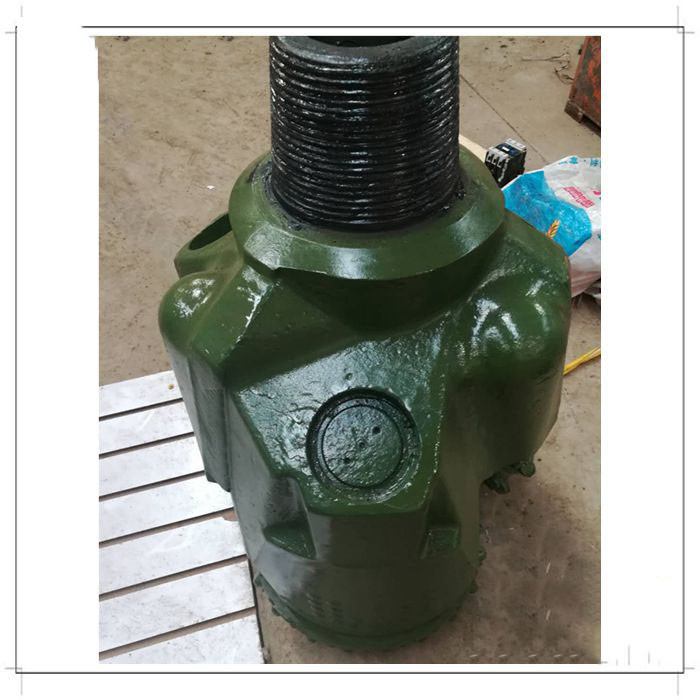

22인치 롤러 콘 드릴 비트

트라이콘 비트는 시추 작업의 보텀 홀 어셈블리에서 중요한 역할을 합니다. 이 기계식 드릴 비트는 이빨을 사용하여 마찰과 회전 운동을 생성하여 시추하는 동안 암석 표면을 효과적으로 제거합니다. 주요 기능은 회전하는 드릴 스트링과 머드 공급에서 에너지를 활용하여 이 힘을 사용하여 우물을 깊게 하는 과정을 용이하게 하는 것입니다.

응용 분야

• 지반 조사
• 광물 탐사 및 탐사
• 지반 계측
• 지구물리학


베어링 유형


• 표준 개방형 베어링 롤러 비트:
이 비트에서는 콘이 자유롭게 회전합니다. 이 유형의 비트는 앞줄에 볼 베어링이 있고 뒷줄에 롤러 베어링이 있습니다.
• 밀봉된 베어링 롤러 비트
이 비트는 베어링 냉각을 위해 그리스 저장소가 있는 O-링 씰을 가지고 있습니다. 씰은 머드와 절삭물로부터 베어링을 보호하는 장벽 역할을 합니다.
• 저널 베어링 롤러 비트
이 비트는 노즈 베어링, O-링 씰 및 최대 성능을 위한 레이스를 사용하여 엄격하게 오일/그리스 냉각됩니다.


IADC 코드

첫 번째 숫자1, 2, 및 3은 강철 이빨 비트를 나타내며, 1은 연질, 2는 중간, 3은 경질 지층을 나타냅니다.
4, 5, 6, 7 및 8은 텅스텐 카바이드 인서트 비트를 나타내며, 4는 가장 연질이고 8은 가장 경질인 다양한 지층 경도를 나타냅니다.

두 번째 숫자1, 2, 3 및 4는 지층의 추가 세분화이며, 1은 가장 연질이고 4는 가장 경질입니다.

세 번째 숫자이 숫자는 다음을 기준으로 비트를 분류합니다.베어링/씰 유형 다음과 같습니다:
표준 개방형 베어링 롤러 비트 표준 개방형 베어링 롤러 비트,
에어 냉각 표준 개방형 베어링 롤러 비트(콘의 힐에 카바이드 인서트가 있는 것으로 정의됨) 밀봉된 롤러 베어링 비트 밀봉된 롤러 베어링 비트(게이지 보호 기능 포함) 저널 밀봉 베어링 비트 저널 밀봉 베어링 비트(게이지 보호 기능 포함).

네 번째 숫자 다음 문자 코드는 추가 기능을 나타내기 위해 네 번째 숫자 위치에 사용됩니다.: A. 공기 적용 R. 강화 용접 C. 중앙 제트 S. 표준 강철 이빨 D. 편차 제어 X. 끌 인서트 E. 확장 제트 Y. 원추형 인서트 G. 추가 게이지 보호 Z. 기타 인서트 모양 J. 제트 편향
