다이아몬드 도구 5-1/2 인치 PDC 드릴 리그 오일 필드 비트
무료 샘플과 쿠폰을 받으려면 연락하세요.
WhatsApp:0086 18588475571
웨이 채팅: 0086 18588475571
스카이프: sales10@aixton.com
걱정이 있으시면 24시간 온라인 서비스를 제공합니다.
x제품 상세 정보
| 소재 | 다이아몬드 및 합금강 | API 인증 | 7-1548-1 |
|---|---|---|---|
| 무게 | 약 18kg | 적용 | 암석 굴착 우물 |
| 색상 | 어떤 색이든 | ||
| 강조하다 | 오일 필드 PDC 드릴 비트,5-1/2 인치 PDC 드릴 비트,다이아몬드 도구 PDC 드릴 비트 |
||
제품 설명

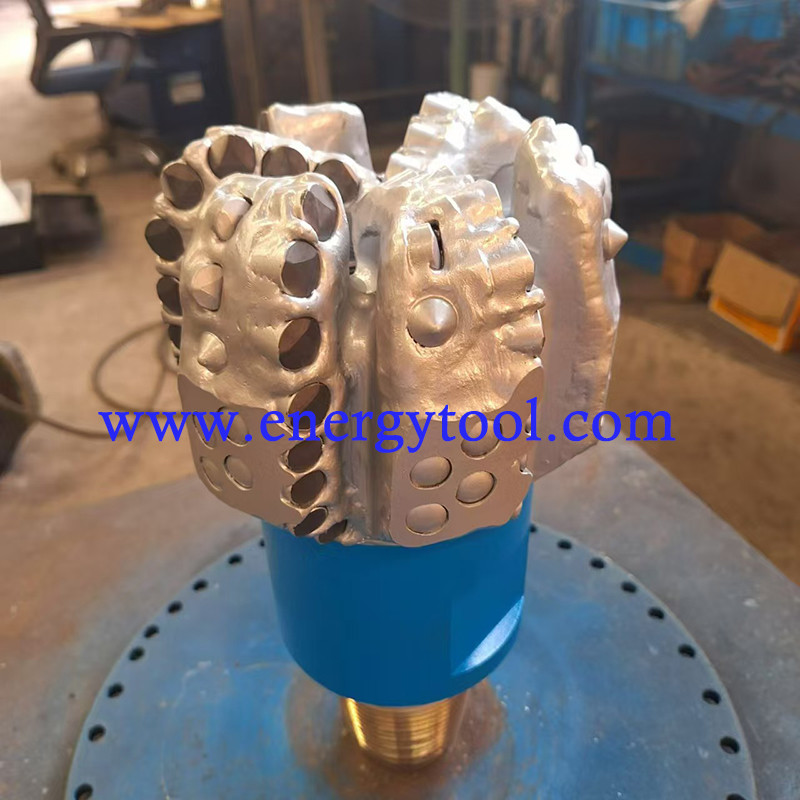

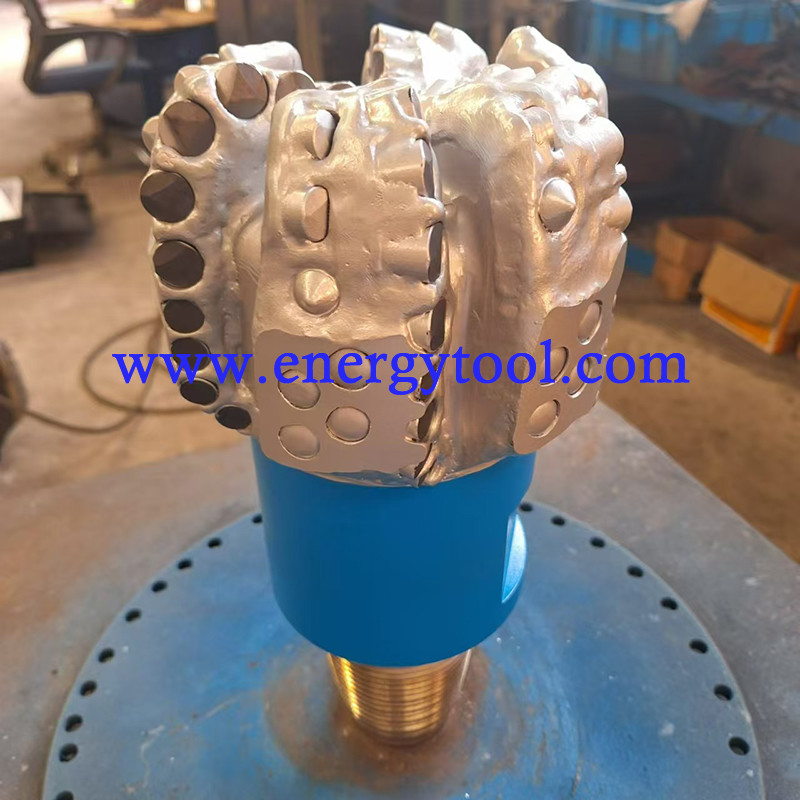

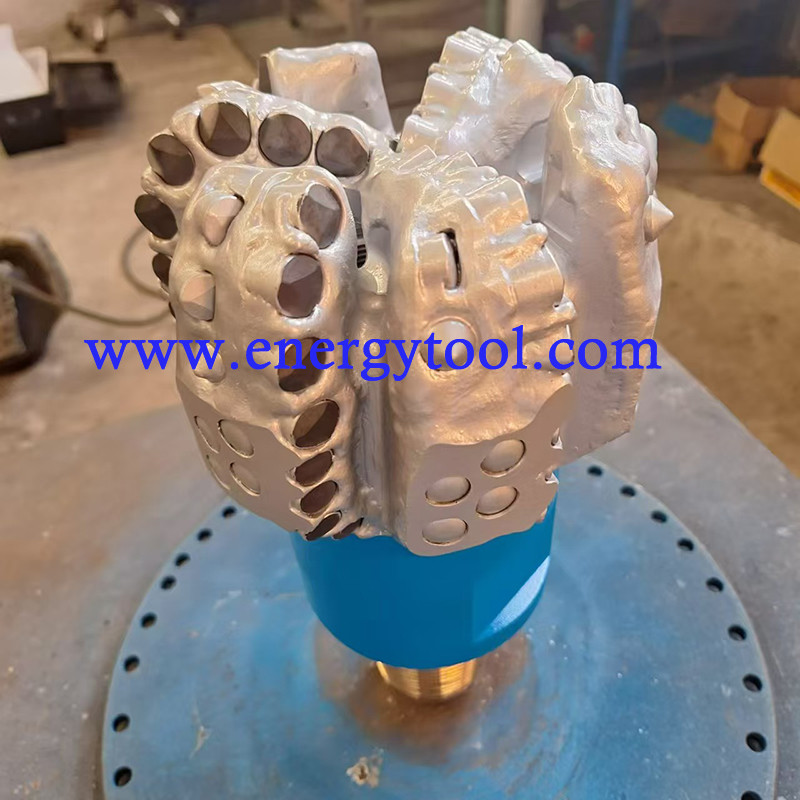

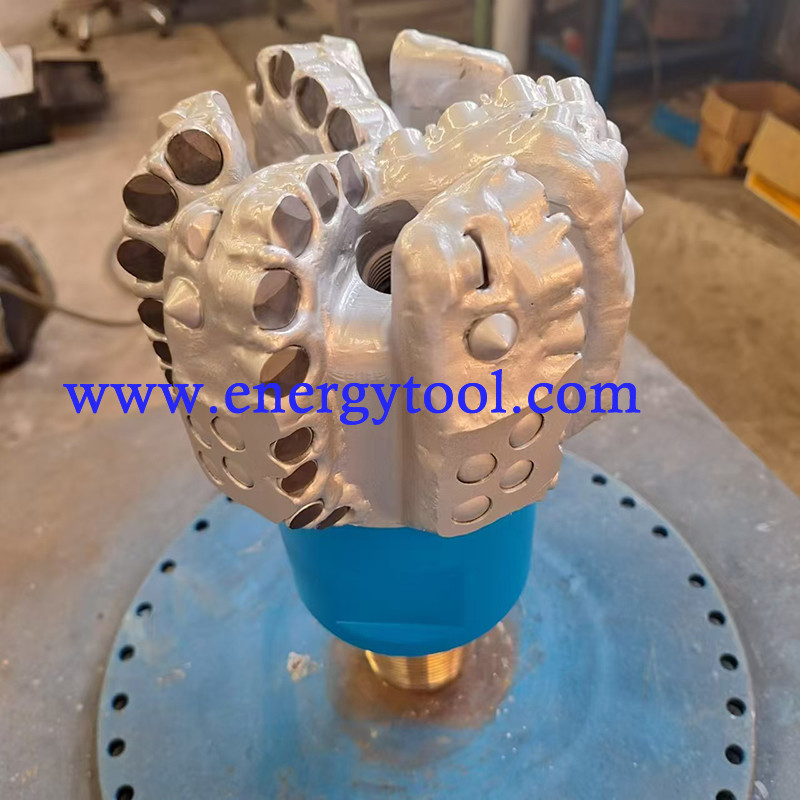

다이아몬드 도구 5-1 / 2 인치 PDC 드릴 리그 오일 필드 비트
1 생산물명:
PDC 드릴 비트, PDC 비트, 다이아몬드 PDC 비트, PDC 다이아몬드 비트, 바위 드릴 비트, 파리 리그 비트, 다이아몬드 드릴 비트, 잘 파리 비트, 파리 막대 비트
광산 드릴 비트, 물 드릴 비트, 석유 드릴 비트, 지하 광산 드릴 비트
다이아몬드 드릴 도구, 드릴 리그 도구,
고정된 절단 드릴 비트
설명:
다이아몬드 PDC 비트는 "폴리 크리스탈린 다이아몬드 컴팩트" (PDC) 기술의 힘을 활용하여 석유 굴착 활동에 대한 드릴 비트의 효과와 내구성을 변화시킵니다.
최고 수준의 품질을 보여주는 S616 PDC 드릴 비트는 고정 머리의 도구로 흠잡을 수 없이 작동하며, 드릴 작업 중에 일관성 있고 신뢰할 수있는 성능을 제공합니다.
PDC 드릴 비트를 선택할 때, 절단 밀도, 크기, 비트 모양 및 블레이드 스타일과 같은 중요한 요소는 다른 드릴 시나리오에서 성능을 결정하는 데 결정적인 역할을합니다.
우리의 PDC 비트의 종류는 API 표준을 엄격히 준수하고, 드릴링 절차와 원활한 통합을 보장합니다. 이 비트는 3에서 9 블레이드와 3에서 22 인치 사이즈에서 제공됩니다.,특정 요구 사항과 예산에 맞춘 다양한 절단 옵션이 있습니다.
2정형:
S616 또는 M616과 같은 PDC 비트는 6 블레이드 스틸 또는 매트릭스 바디와 16mm 주 절단기로 지정됩니다. IADC 코드는 비트가 단단한,부드럽거나 특수한 프로필 형식, 추가적인 통찰력을 제공합니다.
그래서 IADC 323는 PDC 드릴 비트의 다른 평균을 가지고 있습니다.
| 스펙 | |
| 크기: | 5-1/2인치 (139.7mm) |
| 드릴 바디 타입: | 강철체 |
| 잎량: | 6 |
| 노즐 수량: | 3 |
| API 연결 (중) | 2-7/8" REG |
| 가이브 길이 (in): | 1.5 |
| 운영 매개 변수 | |
| 비트 중량 (KN): | 9-67 |
| RPM 범위 ((토리): | 80 DHM |
| 흐름 속도 (lps): | 11 ~ 15 LPM |
| 메이크업 토크 (KN): | 9.5-12.2 KN.M |
3, PDC 드릴 비트 프로파일
4개빗자루 PDC 절단기
굴지의 중심에는 폴리 크리스탈린 다이아몬드 복합재 (PDC) 절단기가 있으며, 주로 절단 작용을 사용하여 암석과 직접 접촉합니다.우물처럼 까다로운 환경에서, PDC 절단기는 중요한 과제를 제기하는 빈번한 난방 및 냉각 주기에 시달립니다.
더 나은 열 안정성 및 열 분해가 감소 된 PDC 절단기는 더 나은 성능을 발휘하며 더 높은 침투율 (ROP) 및 더 나은 마모 저항을 제공합니다.따라서 이러한 절단기를 최적화하는 것은 효율성을 극대화하기 위해 중요합니다..
5. PDC 드릴 비트 노즐
PDC 드릴 비트 노즐은 절단 부위를 청소하고 폴리 크리스탈린 다이아몬드 컴포시트 (PDC) 절단기를 냉각시키는 데 도움이됩니다.
이 노즐 들 을 적절 히 배치 하는 것 과 그것 들 이 설정 되는 각도 는 뚫기 찌개 가 얼마나 효율적 인지 에 결정적 인 역할 을 한다.
유체 채널은 또한 톱니의 제거를 개선하기 위해 노즐 배치를 보완합니다.
6강철 몸체 PDC 비트:
PDC Bit의 강철 몸은 매트릭스 몸의 반대입니다. 그것은 높은 충격 부하를 견딜 수 있지만 부드럽고 보호 기능이 없습니다.강철의 강도와 유연성은 강철 빗체에 높은 충격 저항을 제공합니다..
강철체들은 매트릭스체보다 훨씬 강합니다.
강철 조각의 유익 한 특징 은 사용 된 또는 손상 된 절단기 를 쉽게 교체 할 수 있기 때문 에 여러 번 재구성 할 수 있다는 점 이다.이것은 저비용 굴착 환경에서 운영자에게 특히 유리합니다..
폴리 크리스탈린 다이아몬드 컴팩트 (PDC) 드릴 빗은 롤러 코너와 다르며 움직이는 부분이 없는 일부분의 몸체입니다. 고정 컷러는 바위를 쪼개고,그래서 비트 더 높은 회전 속도로 통합 형식으로 더 효율적으로 작동 할 수 있습니다.
a, 재료 용량 및 표준을 준수
| API | ISO | ASM | NACE |
| API 스펙 7-1 | ISO 9001 | ASME B94.55M /ASME B94.11M | NACE |
b. 재료 구성:
| 구성 | C(%) | 수분분 (%) | Mn ((%) | P ((%) | S(%) | 수 (%) | Cr ((%) | V ((%) | Mo ((%) | % | Ti ((%) |
| SAE4145HS | 45 | 26 | 110 | 20 | 2 | 1 | 115 | 0.9 | 32 | 20 | 4.2 |
PDC 드릴 비트의 철강 소재는 AISI 4145H 합금 구조용 철강입니다.
AISI 4145H 합금 구조강: 이것은 석유 굴착 도구, 특히 무거운 용량 굴착 파이프 제조에 특별히 사용되는 철강입니다.AISI 4145H 강철은 좋은 마모 저항과 강도를 가지고 있습니다., 고압 및 고온 환경에 견딜 수 있으며 깊은 곳과 초 깊은 곳의 우물 파기에 적합합니다.
c. 모든 굴착기는 아래와 같이 테스트됩니다:
--- 기계적 시험 기구
---어르드 테스트
---UT 테스트
--- 요구 사항에 따라 다른 시험
