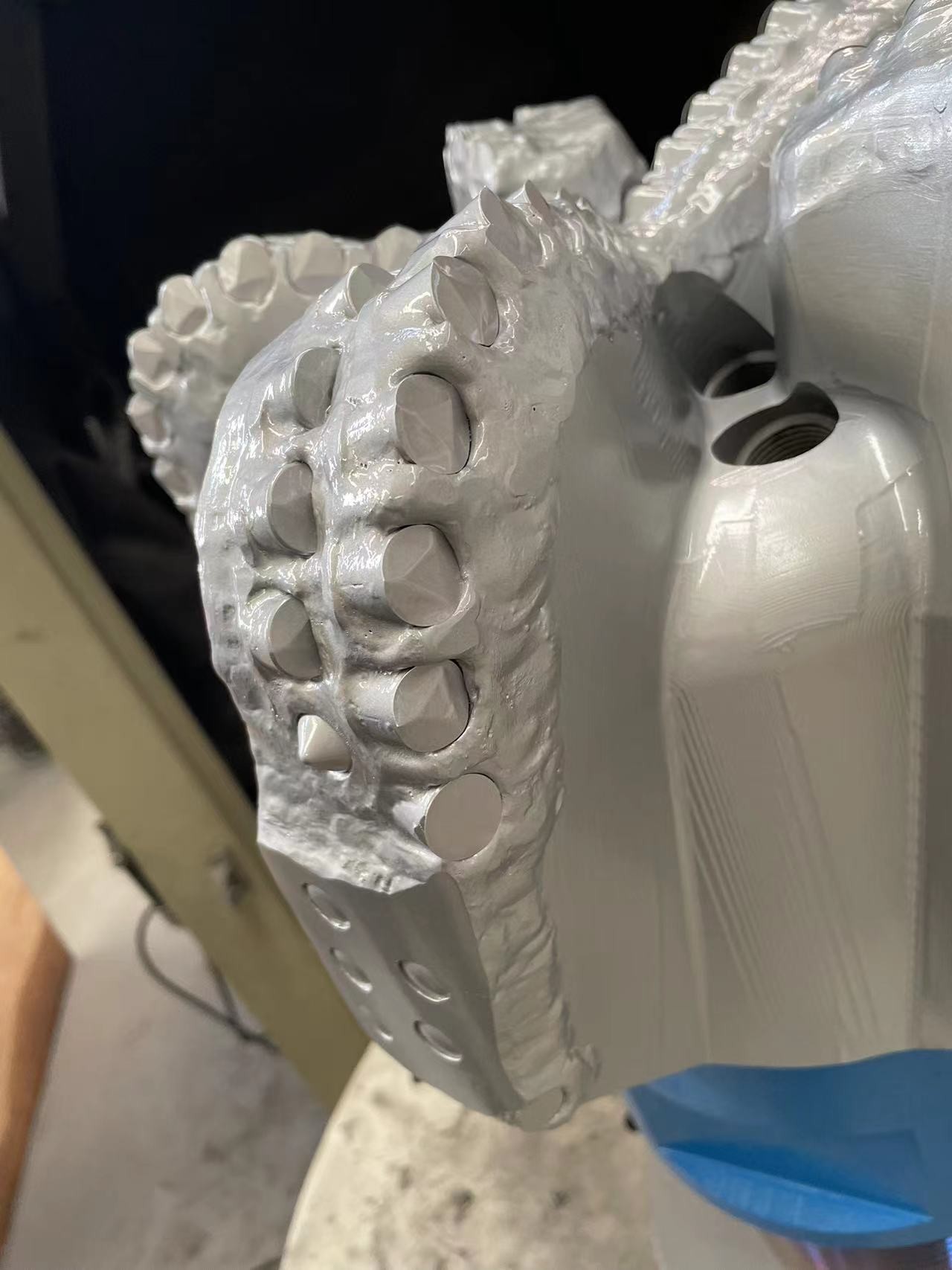

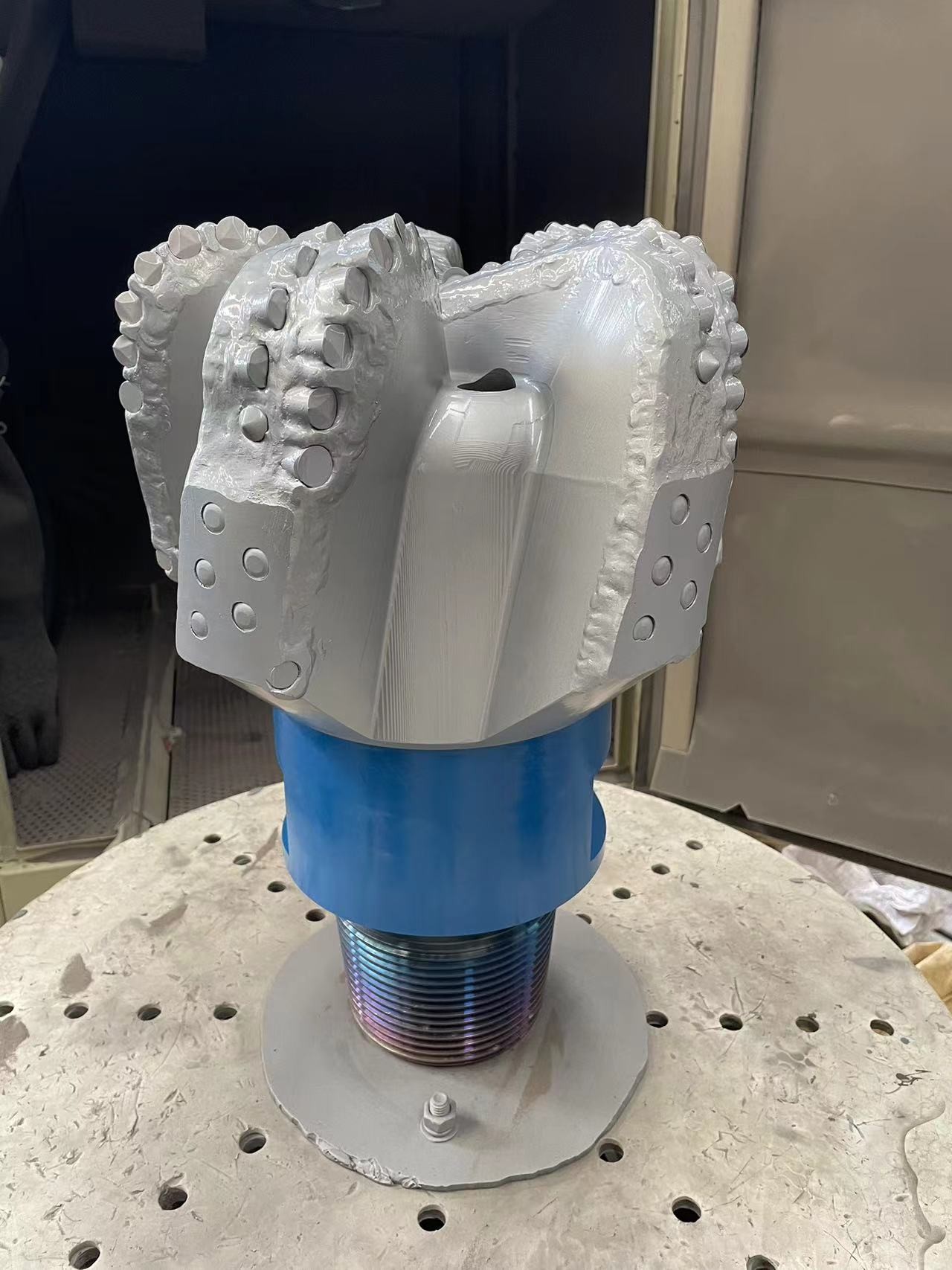

PDC 비트 8-1/2 인치 5 블레이드 다이아몬드 드릴링 도구 API 스펙

PDC 비트 8-1/2 인치 5 블레이드 다이아몬드 드릴링 도구 API 스펙

1, 설명:

뚫기에서 PDC는 무엇을 의미합니까? 폴리 크리스탈린 다이아몬드 재료, 폴리 크리스탈린 다이아몬드 컴팩트 (PDC) 비트에 사용,최근 몇 년 동안 석유 굴착 도구에 대한 가장 중요한 재료 발전 중 하나입니다고정 된 머리가 한 조각으로 회전하고 별도의 움직이는 부분이 없습니다.

• 컷어 밀도
• 절단기 크기 또는 종류
• 비트 프로필
• 컷어 블레이드

우리의 모든 드릴 비트는 API 표준에 적합하며 드릴 업계에서 사용됩니다. PDC 드릴 비트는 3 ~ 22 인치 크기와 3 ~ 9 블레이드가 있습니다.그리고 다른 분류 커터는 당신의 예산에 따라 선택적입니다..

2정형:

석유 및 가스 산업의 폴리 크리스탈린 다이아몬드 컴팩트 PDC 비트는 절단 구조에 사용되는 폴리 크리스탈린 다이아몬드 컴팩트에서 이름을 얻습니다.PDC 빗은 단단한 금속 치아 대신 산업 다이아몬드 절단기를 장착 한 빗입니다.

스펙

• BIT 디자인
  크기	8-1/2인치
  IADC 코드	S333
  차종	강철체
  칼 횟수	5
  기본 절단기 크기	F16mm
  가이지 커터	F16mm
  펌프	#10*5
  가이브 길이	1.5"

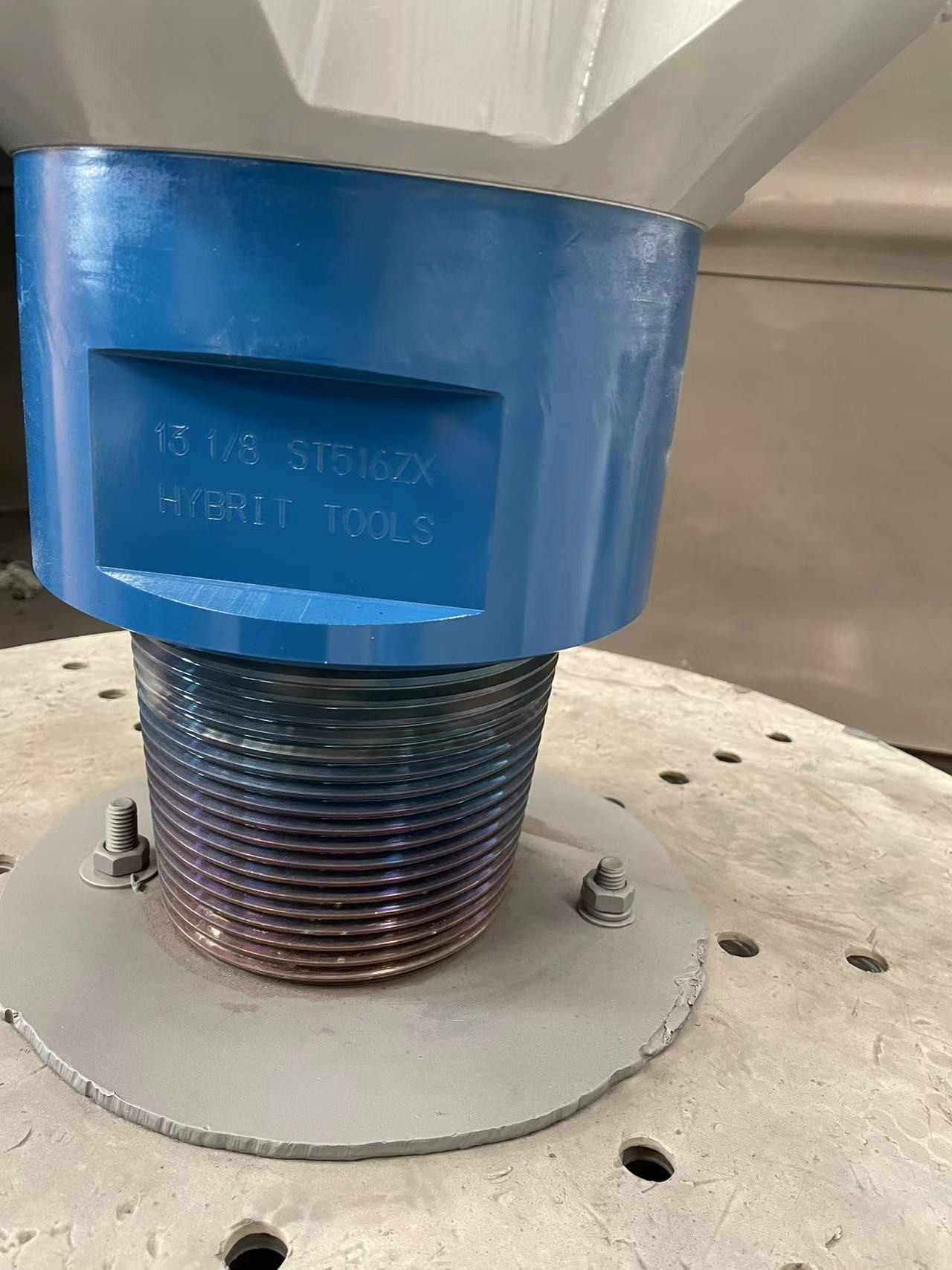

  API 연결	4-1/2REG
  무게	28kg
  운영 매개 변수
  비트 중량 (KN):	5 -30
  RPM 범위 ((토리):	60 DHM
  흐름 속도 (lps):	400~500 LPM
  메이크업 토크 (KN):	17-26.4KN.M

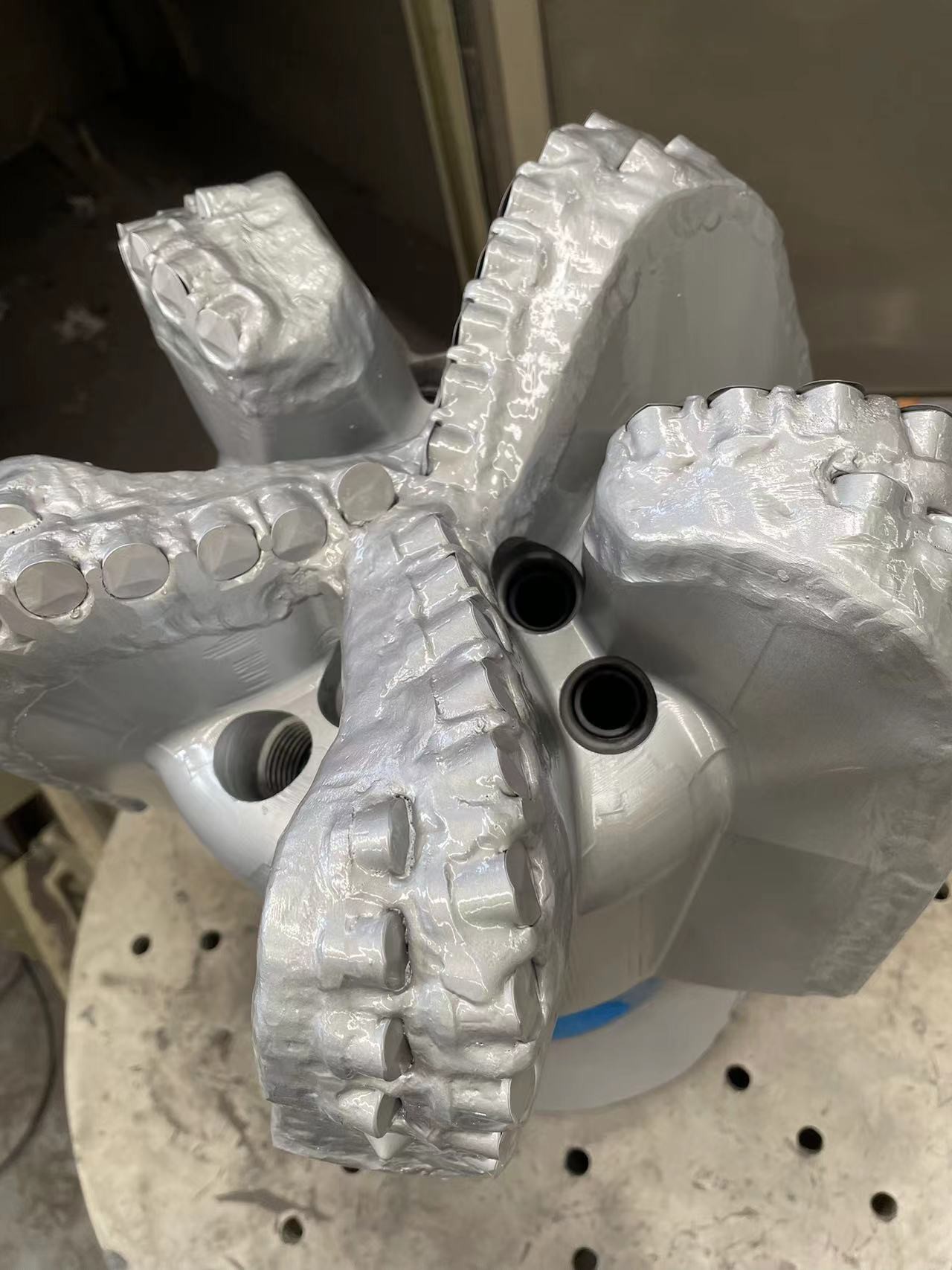

3, PDC 드릴 비트 프로파일

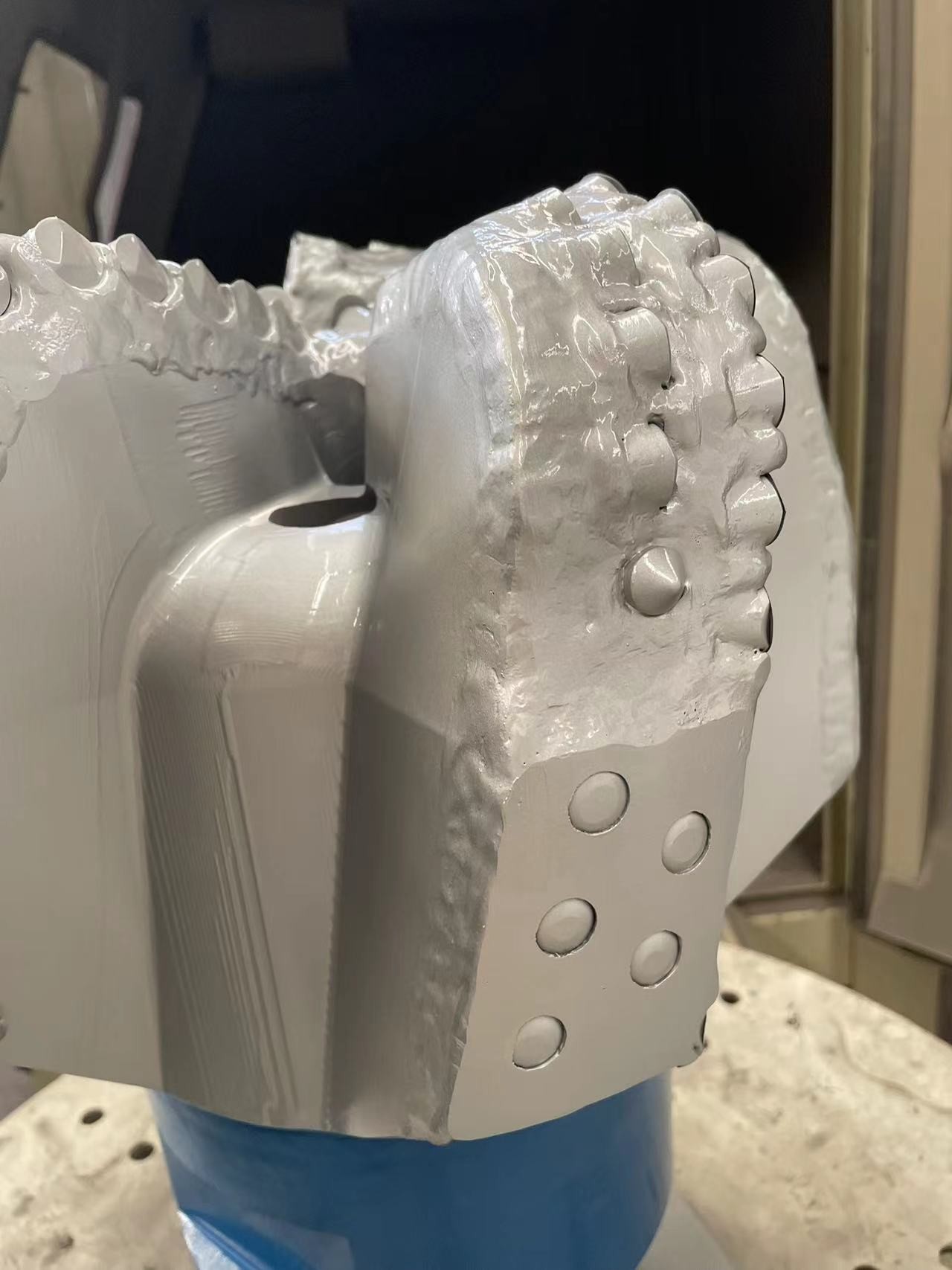

4, PDC 드릴 비트 PDC 절단

폴리 크리스탈린 다이아몬드 컴포시트 (PDC) 절단기는 드릴 비트의 주요 접촉 지점입니다. PDC 비트는 주로 절단으로 바위를 제거합니다.
PDC 절단기는 우물 아래의 많은 난방과 냉각에 노출됩니다. 매우 어려운 환경이죠.
열분해가 낮고 열 안정성이 높은 PDC 절단기는 일반적으로 더 높은 ROP 및 마모 저항성을 향상시킵니다. 따라서 절단기를 최적화하는 것이 중요합니다.

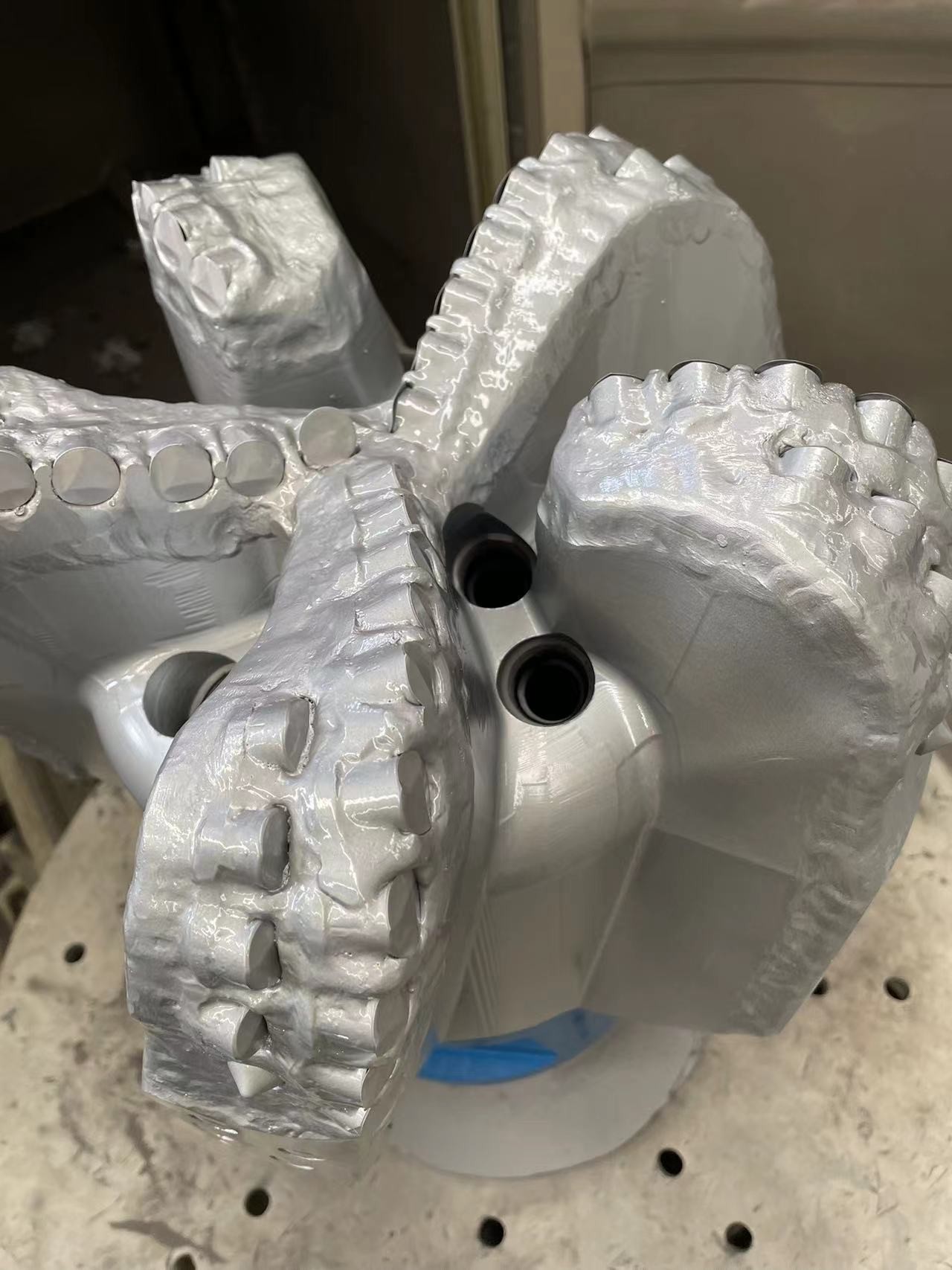

5. PDC 드릴 비트 노즐

PDC 드릴 비트 노즐은 절단 부위를 청소하고 폴리 크리스탈린 다이아몬드 컴포시트 (PDC) 절단기를 냉각시키는 데 도움이됩니다.
이 노즐 들 을 적절 히 배치 하고, 그 노즐 들 을 설정 하는 각도 는 뚫기 찌개 가 얼마나 효율적 인지 에 결정적 인 역할을 한다.
유체 채널은 또한 수입에 노즐 배치를 보완
