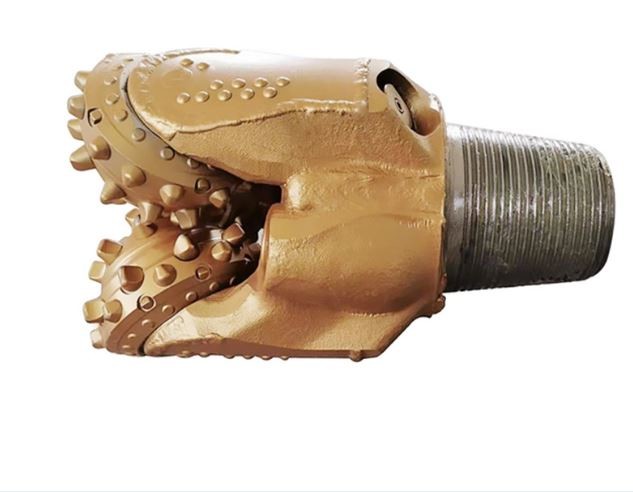

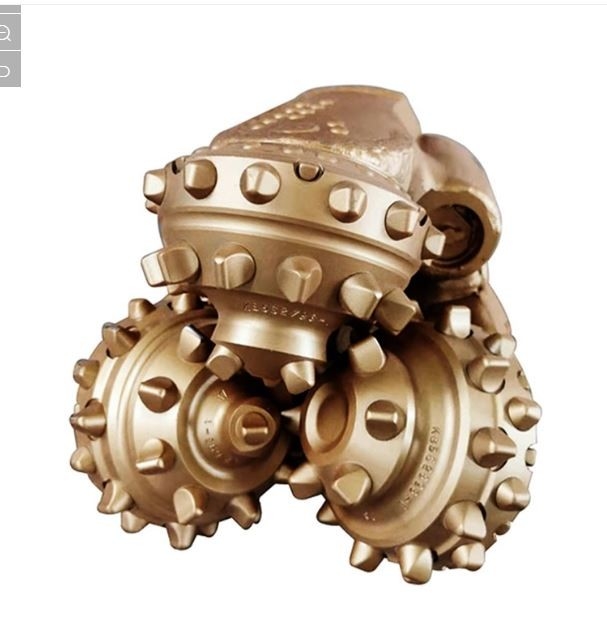

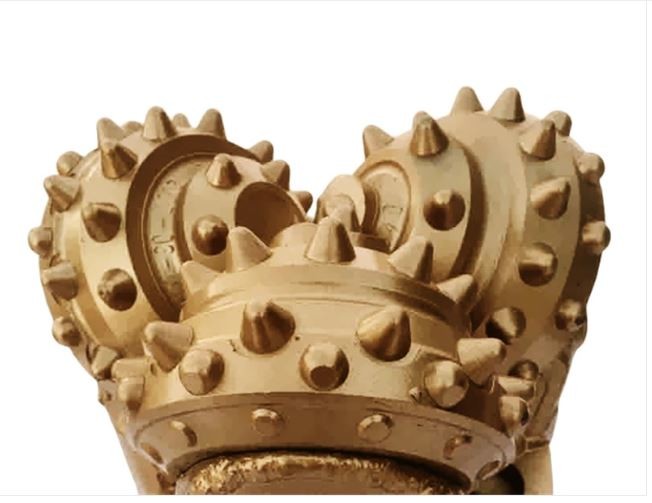

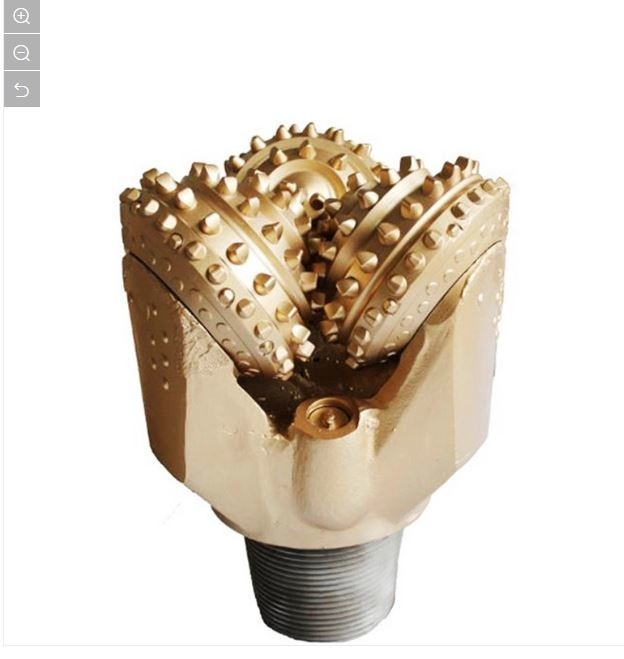

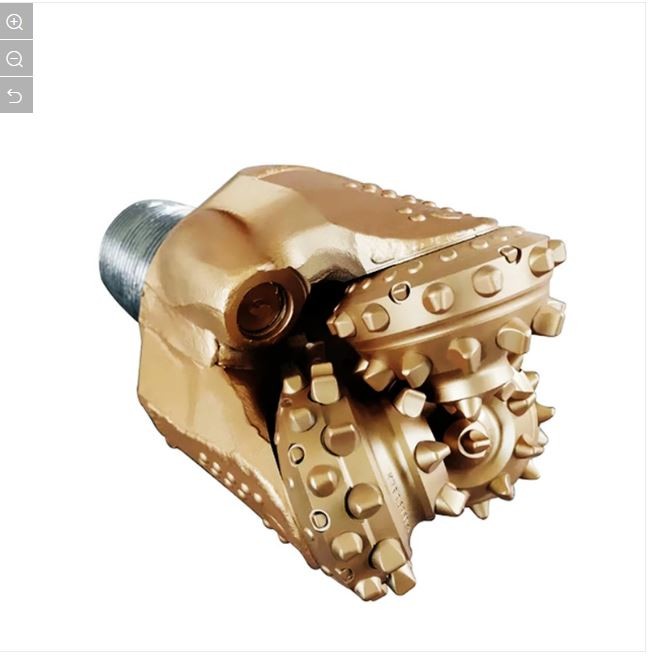

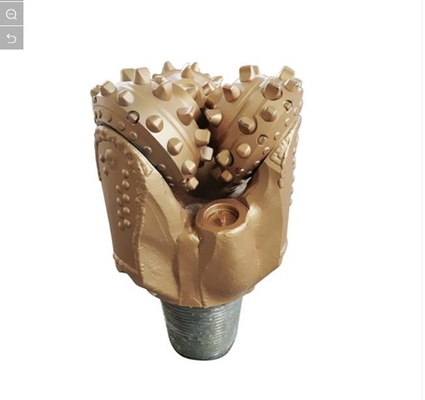

트라이콘 비트 10-5/8인치 TCI 비트 IADC 536 API 핀 6-5/8

트라이콘 비트 10-5/8인치 TCI 비트 IADC 536 API 핀 6-5/8

설명

트리콘 비트는 굴착 작업에서 사용되는 바닥 구멍 집합의 필수 구성 요소입니다.이 기계적 인 드릴 비트 는 회전 운동 과 그 이빨 에 의해 생성 된 기계적 인 마찰 을 이용 하여 드릴링 도중 암석 표면을 제거 합니다그 목적 은 회전 하는 드릴 스린드 와 진흙 공급물 에서 나오는 에너지 를 활용 하고, 이 힘 을 효율적 으로 적용 하여 우물 심어 가기를 촉진 하는 것 이다.

사양:

어떻게 트리콘 조각의 질을 알 수 있죠?

• 트라이콘 비트 IADC 코드 여권
• 트라이콘 비트 TCI & 스틸 치아 옵션
• 트리콘 비트 발 뒤줄에 텅프렌 탄화물 추가 삽입
• 트리콘 비트 텅프스텐 탄화물 코너 코러스의 코팅
• 트리콘 비트 다이아몬드 코팅 텅스텐 탄화물 삽입
• 트라이콘 비트 텅프스텐 탄화물 삽입자 다리의 셔츠 꼬리
• 트리콘 비트 콘 청소를 위한 추가 중앙 노즐

트리콘의 특징은 아래와 같이 자신의 여권과 함께 오는 것입니다:

• 콘의 사양
• 제작자 및 검사자 서명한 품질 스탬프
• 가장 좋은 성능을 얻기 위해 권장 된 드릴링 매개 변수
• 비트 무게
• 회전 속도
• 빨래 부피

신청서

• 지질학적 조사
• 광산 탐사 및 탐사
• 지공학 기기
• 지질물리학

어떤 종류의 트리콘을 선택하느냐에 따라 드릴링이 진행되는 지질과 드릴링 구멍의 지름이 달라집니다. The International Association of Drilling Contractors (IADC) have developed an easy use step system to choose the right tricone for your geology with additional features such as bit protection for longer production life.

베어링 종류
주로 트리콘 굴착 빗에 사용되는 3 가지 유형의 굴착 설계가 있습니다.

• 표준 오픈 베어링 롤러 비트:
이 빗자루에 뿔이 자유롭게 회전한다. 이 빗자루의 종류는 앞줄에 롤러 베어링과 뒷줄에 롤러 베어링이 있다.
• 밀폐 된 베어링 롤러
이 조각 들 은 베어링 냉각 을 위해 기름 저장소 와 함께 O-Ring 밀봉 을 갖추고 있다. 밀봉 은 진흙 과 절단물 에 대한 장벽 으로 작용 하여 베어링 을 보호 한다
• 일간 베어링 롤러 비트
이 조각들은 엄격히 기름/지유로 냉각되어 있습니다. 코 베어링, O-링 밀폐와 최고 성능을 위한 레이스.


IADC 코드

IADC 코드는 어떤 종류의 바위 비트가 필요한지 더 쉽게 설명 할 수 있습니다.
첫 3자리는 빗을 뚫기 위해 설계된 형식과 사용된 베어링/시일 디자인에 따라 분류합니다.
1, 2 및 3 지정강철 치아 조각1개는 부드럽고, 2개는 중간, 3개는 단단한 형태입니다.
코드 4, 5, 6, 7 및 8툰그스텐 탄화물 삽입 비트다양한 형식 경화로 4가 가장 부드럽고 8가 가장 단단합니다.


형식 종류

다음은 전형적인 형성과 IADC 참조를 보여줍니다.
1 & 4 점토, 마르스와 같은 끈끈한 층과 낮은 압축 강도를 가진 부드러운 형식.

1 & 4 마르, 소금, 무수화물 및 셰일과 같은 낮은 압축 강도를 가진 부드러운 형성물.

5 낮은 압축 강도와 모래, 셰일 및 칠판과 같은 단단한 층으로 겹쳐있는 부드럽고 중간 형식.

2 또는 6 고에서 매우 높은 압축 강도를 가진 중고에서 단단한 밀도가 높은 형성, 그러나 비 경사 또는 작은 경사 층, 예를 들어 셰일, 진흙 돌, 모래 돌, 석회 돌,도로마이트와 안히드라이트.

3 또는 7 매우 높은 압축 강도를 가진 단단하고 밀도가 높은 형성과 소암, 모래 돌 및 진흙 돌과 같은 일부 가려질 층.

8 쿼시트 와 화산암 과 같은 극히 단단 하고 경사적 인 성형물 들.


IADC 코드- 숫자 첫 세 숫자는 구멍을 뚫기 위해 설계된 형식과 사용 된 베어 / 밀폐 디자인에 따라 비트를 분류합니다.

첫 번째 숫자1, 2 및 3 지정강철 치아 조각1개는 부드럽고, 2개는 중간, 3개는 단단한 형태입니다.
4, 5, 6, 7 및 8툰그스텐 탄화물포메이션 경도가 달라지는 BITS를 삽입합니다. 4가 가장 부드럽고 8가 가장 단단합니다.

두 번째 숫자1, 2, 3 및 4는 추가 분포입니다구성1은 가장 부드럽고 4는 가장 단단합니다.

세 번째 숫자이 숫자는베어링/세일 타입아래와 같이:
표준 개방형 베어링 롤러 비트 표준 개방형 베어링 롤러 비트
air-cooled Standard open bearing roller bit with gauge protection which is defined as carbide inserts in the heel of the cone Sealed roller bearing bit Sealed roller bearing bit with gauge protection Journal sealed bearing bit Journal sealed bearing bit with gauge protection.

네 번째 숫자다음 문자 코드는 4자리 위치에서 표시하기 위해 사용됩니다.추가 기능: A. 공기 사용 R. 강화 된 용접 C. 센터 제트 S. 표준 철강 치아 D. 편차 제어 X. 찌질 삽입 E. 확장 된 제트 Y. 피침형 삽입 G. 추가 가이지 보호 Z. 다른 삽입 모양 J.제트 경사
