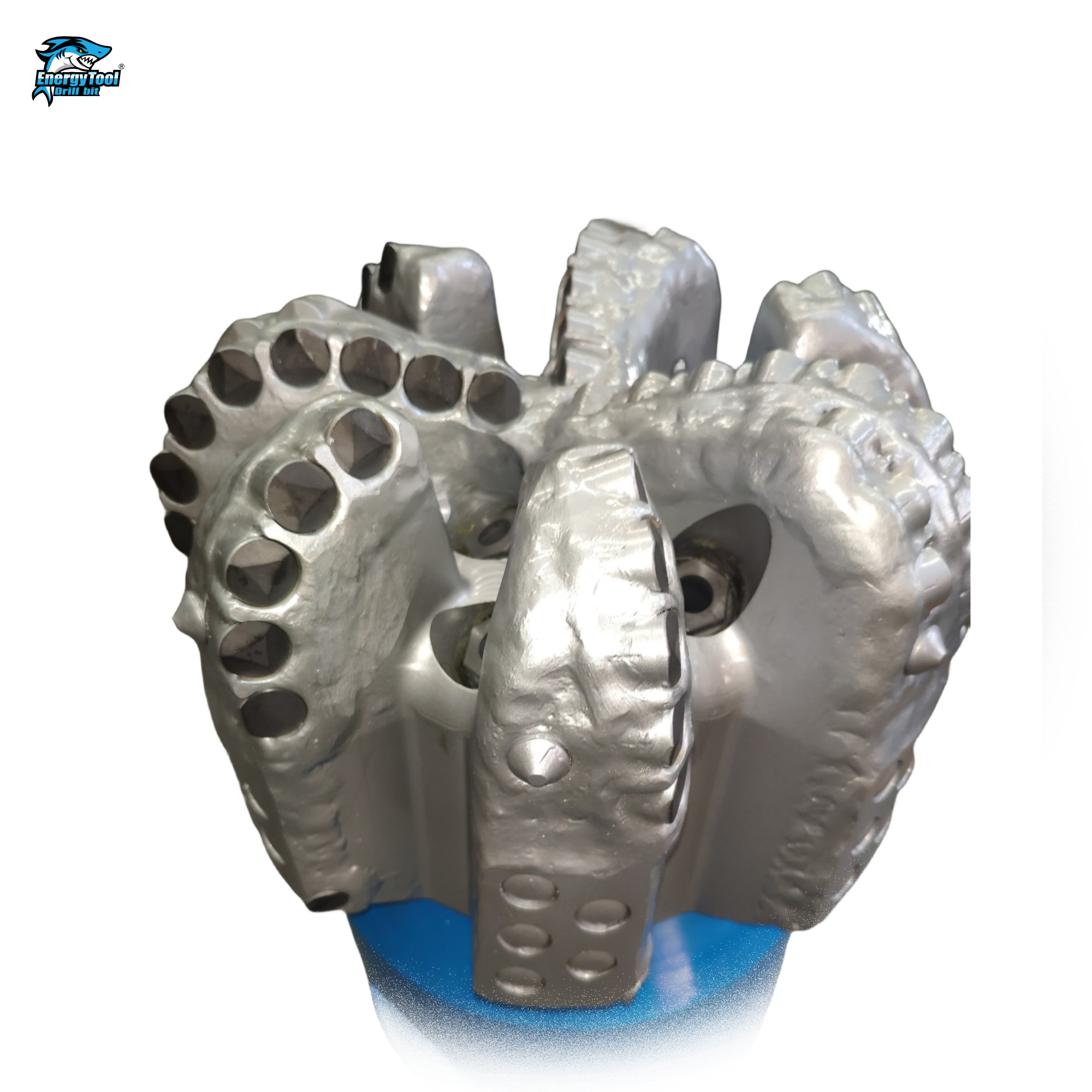

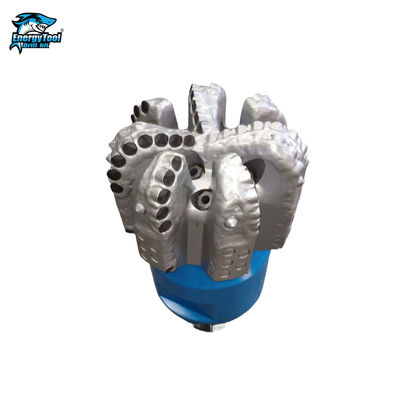

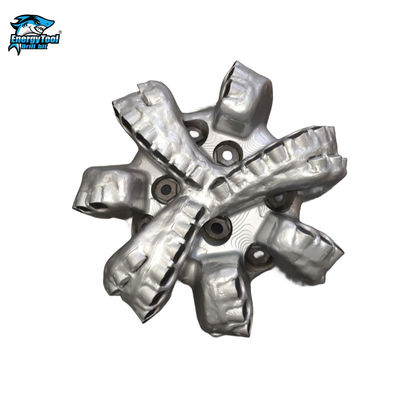

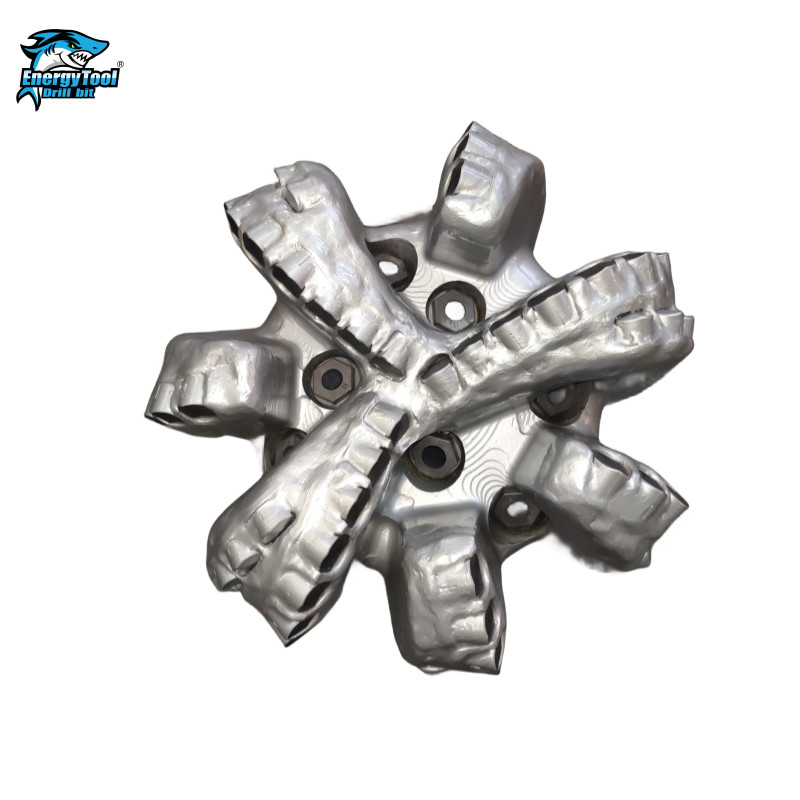

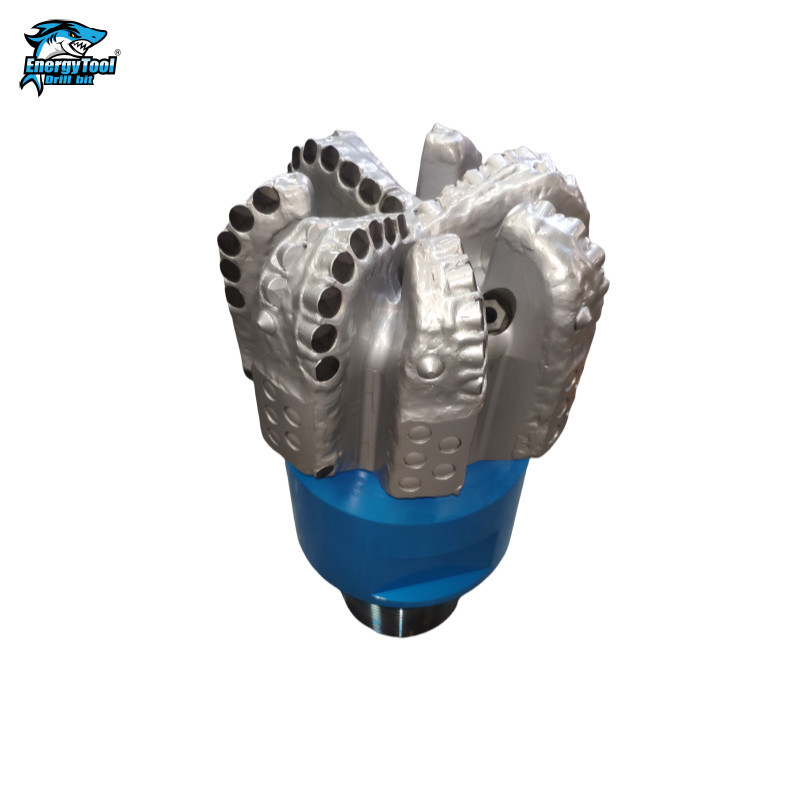

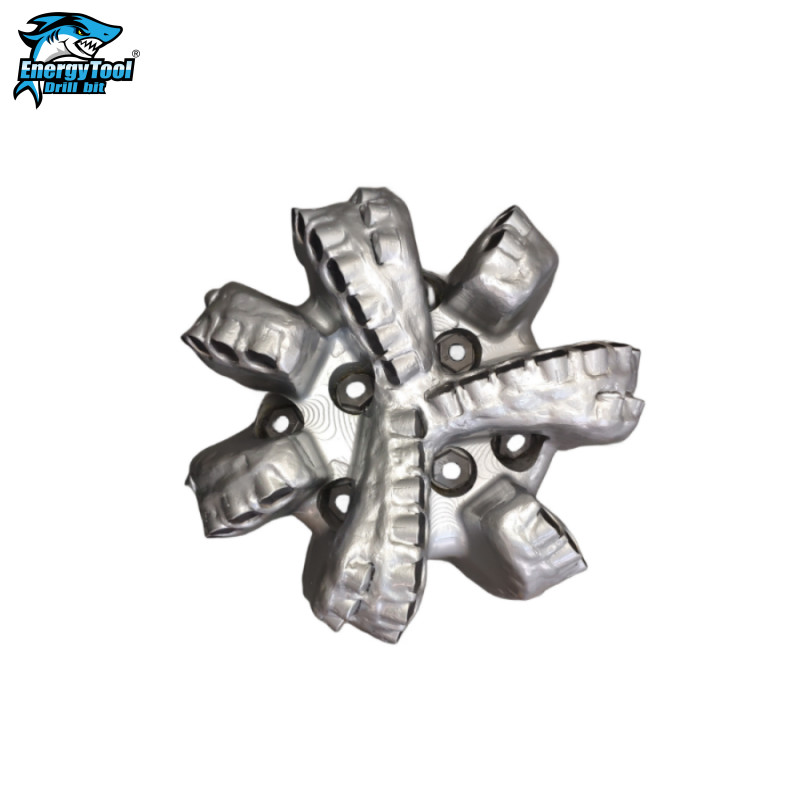

API 7-1 공장 PDC 강철 체형 단단한 바위 드릴 비트

. 설명:

IADC(International Association of Drilling Contractors)에 따르면 고정 커터 비트 분류는 다음을 나타내는 4개의 문자로 구성됩니다.

• 본체 재질
• 커터 밀도
• 커터 크기 또는 유형
• 비트 프로필

. 비트 프로필

.드릴 비트 PDC 커터

다결정 다이아몬드 복합재(PDC) 절단기는드릴 비트의 주요 접촉점. PDC 비트는 주로 전단을 통해 암석을 제거합니다.

PDC 절단기는 매우 까다로운 환경인 유정의 많은 가열 및 냉각에 노출됩니다.

열 분해가 적고 열 안정성이 높은 PDC 절단기는 일반적으로 ROP가 높고 내마모성이 향상됩니다. 따라서 커터를 최적화하는 것이 중요합니다.

. 드릴 비트 노즐

드릴 비트 노즐은 절단 영역을 청소하고 PDC(다결정 다이아몬드 복합재) 절단기를 냉각시키는 데 도움이 됩니다.

설정된 각도와 함께 이러한 노즐을 효과적으로 배치하는 것은 드릴 비트의 성능에 중요한 역할을 합니다.

또한 유체 채널은 노즐 배치를 보완하여 절단 부분 제거를 개선합니다.

. 스틸 바디 PDC 비트

스틸 바디는 매트릭스 바디와 반대입니다. 높은 충격 하중을 견딜 수 있지만 더 부드럽고 보호 기능이 부족합니다. 강철의 강도와 연성은 강철 비트 본체에 높은 충격 저항성을 부여합니다.

강철 본체는 매트릭스 본체보다 상당히 강합니다.

강철 비트의 장점은 마모되거나 손상된 커터를 쉽게 교체할 수 있기 때문에 여러 번 쉽게 다시 제작할 수 있다는 것입니다. 이는 저비용 드릴링 환경의 작업자에게 특히 이점이 됩니다.

다결정 다이아몬드 콤팩트(PDC) 드릴 비트는 움직이는 부품이 없는 일체형 본체라는 점에서 롤러 콘과 다릅니다. 고정 커터는 암석을 파쇄하므로 비트는 통합 구조에서 더 높은 회전 속도로 보다 효율적으로 작동할 수 있습니다.
