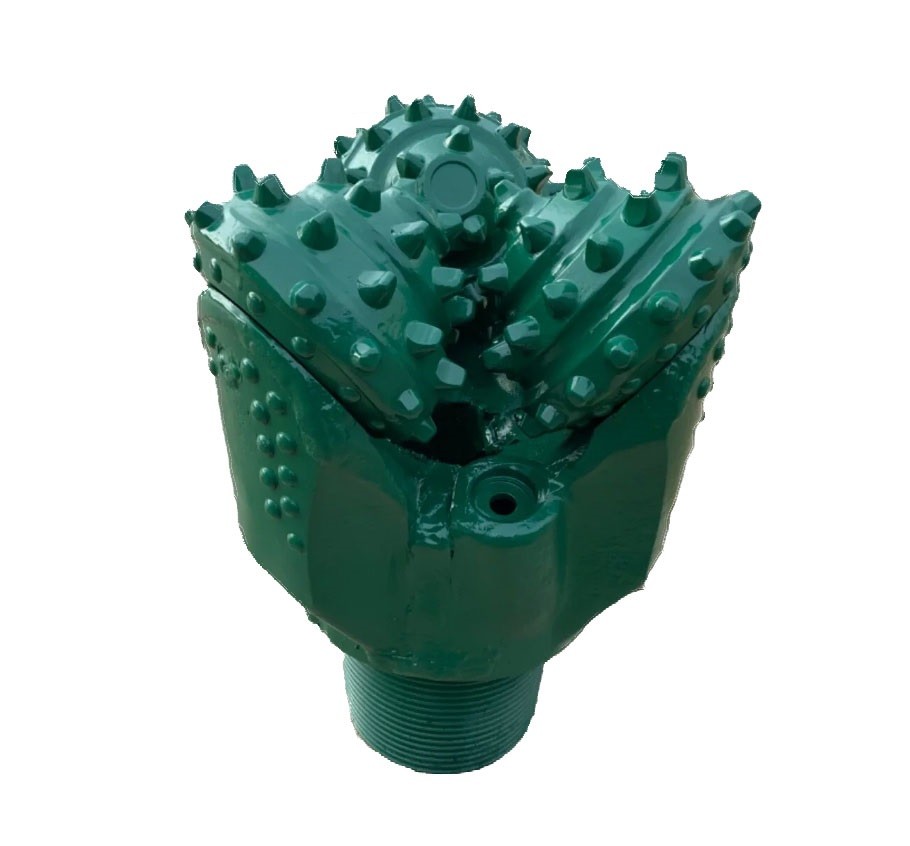

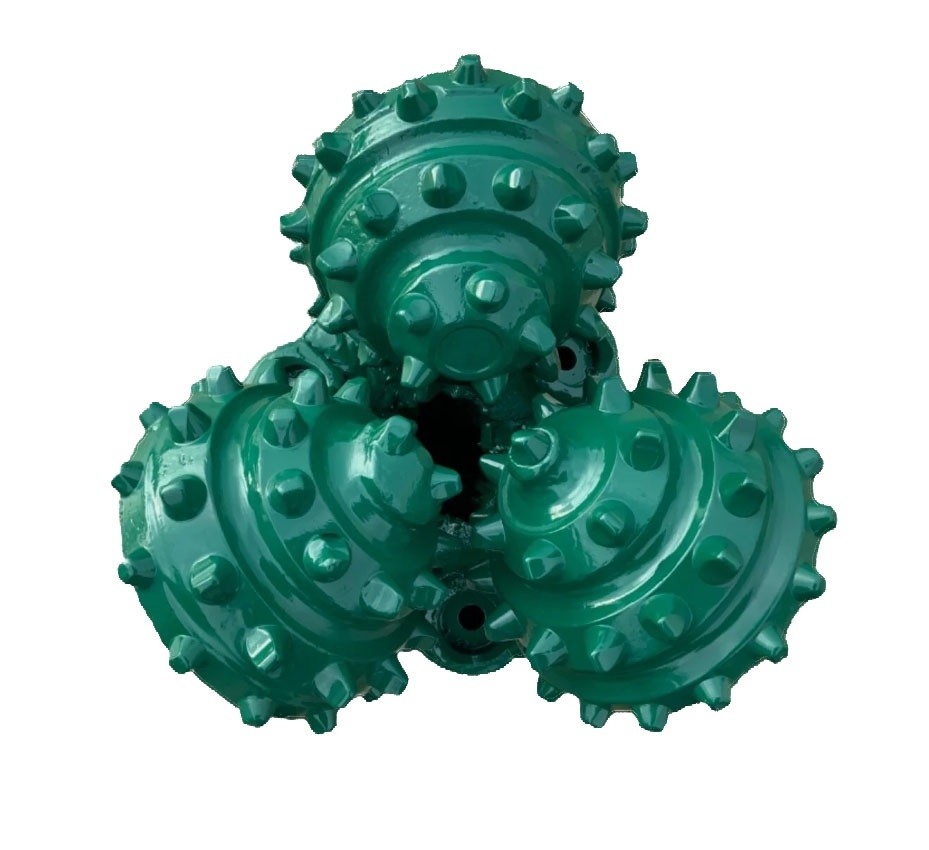

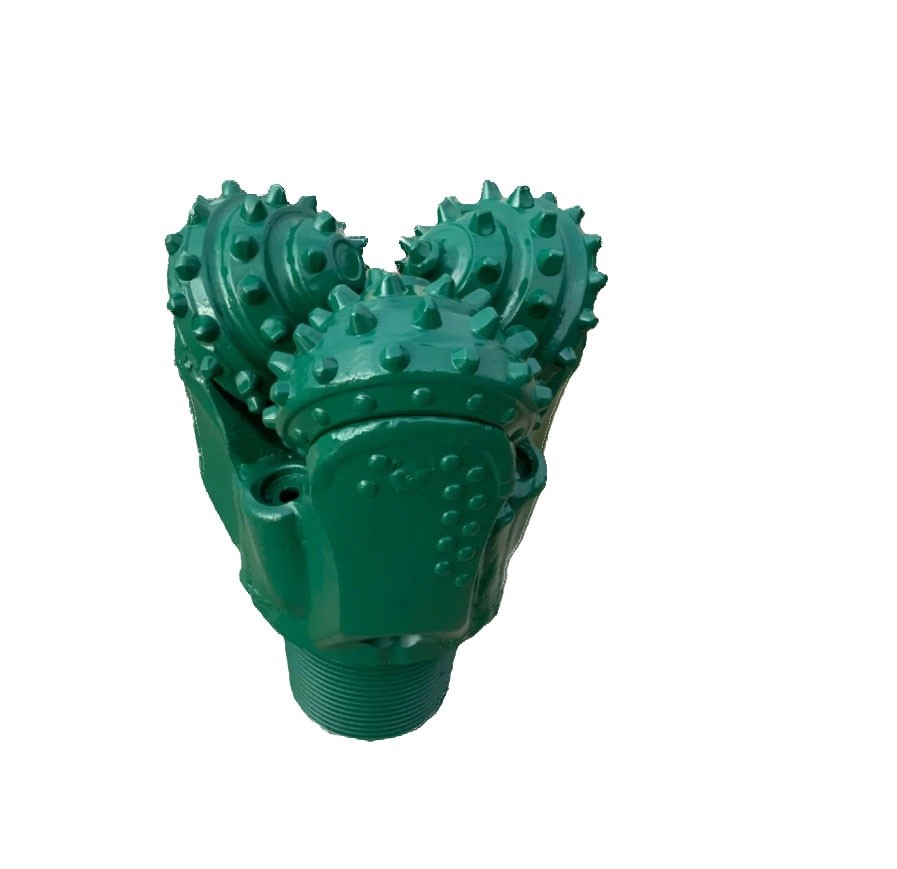

11-1/4 인치 지름 TCI 삽입 롤러 드릴 비트 광산 석유 가스 물 우물 드릴링

11-1/4′′ TCI 버튼 드릴 비트 (광산, 석유, 가스, 우물 시추용)

IADC 분류

IADC 분류 시스템은 디자인 및 적용과 관련된 4자리의 코드입니다. 처음 세 자리는 항상 숫자이고 마지막 문자는 항상 알파벳입니다. 첫 번째 숫자는 비트 시리즈를 나타내고, 두 번째는 비트 유형, 세 번째는 베어링 및 게이지 배열, 네 번째(알파벳) 문자는 비트 기능을 나타냅니다.

시리즈

IADC 시스템의 첫 번째 문자인 시리즈는 일반적인 지층 특성을 정의하고 밀드 치형 비트와 인서트형 비트를 구분합니다. 롤러 콘 록 비트를 설명하는 데 8개의 시리즈 또는 범주가 사용됩니다. 시리즈 1~3은 밀드 치형 비트에 적용되고, 시리즈 4~8은 인서트형 비트에 적용됩니다. 시리즈 번호가 높을수록 암석 유형이 더 단단하거나 연마성이 높습니다. 시리즈 1은 밀드 치형 비트의 가장 부드러운(가장 쉬운 시추 적용 분야)을 나타내고, 시리즈 3은 밀드 치형 비트의 가장 단단하고 연마성이 높은 적용 분야를 나타냅니다. 시리즈 4는 인서트형 비트의 가장 부드러운(가장 쉬운 시추 적용 분야)을 나타내고, 시리즈 8은 매우 단단하고 연마성이 높은 적용 분야를 나타냅니다.

불행히도 IADC 시스템은 암석 경도를 명확하게 정의하지 않습니다. 예를 들어 “단단한” 사암 또는 “중간 부드러운” 셰일의 의미는 주관적이며 어느 정도 해석의 여지가 있습니다. 따라서 정보는 설명적인 의미로만 사용해야 합니다. 실제 암석 경도는 깊이, 과잉 압력, 다공성 등 정량화하기 어려운 요인에 따라 크게 달라집니다.

베어링 설계 및 게이지 보호

세 번째 IADC 문자는 베어링 설계와 게이지 보호를 모두 정의합니다. IADC는 베어링 설계 및 게이지 보호에 대한 7가지 범주를 정의했습니다.

1. 비밀폐형 롤러 베어링(오픈 베어링 비트라고도 함)
2. 공기 냉각 롤러 베어링(공기, 폼 또는 미스트 시추 적용 분야용으로 설계됨)
3. 비밀폐형 롤러 베어링, 게이지 보호
4. 밀폐형 롤러 베어링
5. 밀폐형 롤러 베어링, 게이지 보호
6. 밀폐형 마찰 베어링
7. 밀폐형 마찰 베어링, 게이지 보호. “게이지 보호”는 비트에 비트 게이지를 보호하거나 향상시키는 기능이 있음을 나타냅니다. 기능의 특성을 지정하지는 않습니다. 예를 들어, 힐 열 위치(콘 측면)에 배치된 특수 인서트 또는 게이지 열에 다이아몬드 강화 인서트를 나타낼 수 있습니다.
