수저우 에너지 도구 회사
| 원래 장소: | 중국 |
|---|---|
| 브랜드 이름: | ENG |
| 인증: | API, AISI, ISO |
| 모델 번호: | 9500 |
| 최소 주문 수량: | 1 PC |
| 가격: | USD 2000-20000 Unit |
| 포장 세부 사항: | 나무 상자 |
| 지불 조건: | L/C, T/T |
| 공급 능력: | 5000 PC / 년 |
| 사용: | 우물, 잘 채굴, 물, 지리적 탐사 | 1차 커터 SiSe: | 16 밀리미터와 13 밀리미터 |
|---|---|---|---|
| 연결 유형: | API 6-5/8 | API 인증: | 7-1548-1 |
| 표면 처리: | PDC 커터 인서트 | 기계 종류: | CNC 시추 산업 |
| 크기: | 다양 한 크기 | 장점: | 더 빠른 시추, ROP 향상, 시추 비용 감소 |
| 블레이드의 수: | 3-6 | 커터 지름: | 16mm |
| 노즐의 크기: | 9 | 사용: | 물이 잘 드릴링, 지반 시추 |
| 적용: | 우물, 잘 채굴, 물, 지리적 탐사 | 잎: | 6 블레이드 |
| 강조하다: | 석유장 뚫기 도구 PDC 비트,다이아몬드 드릴링 비트,9-1/2 PDC 비트 |
||

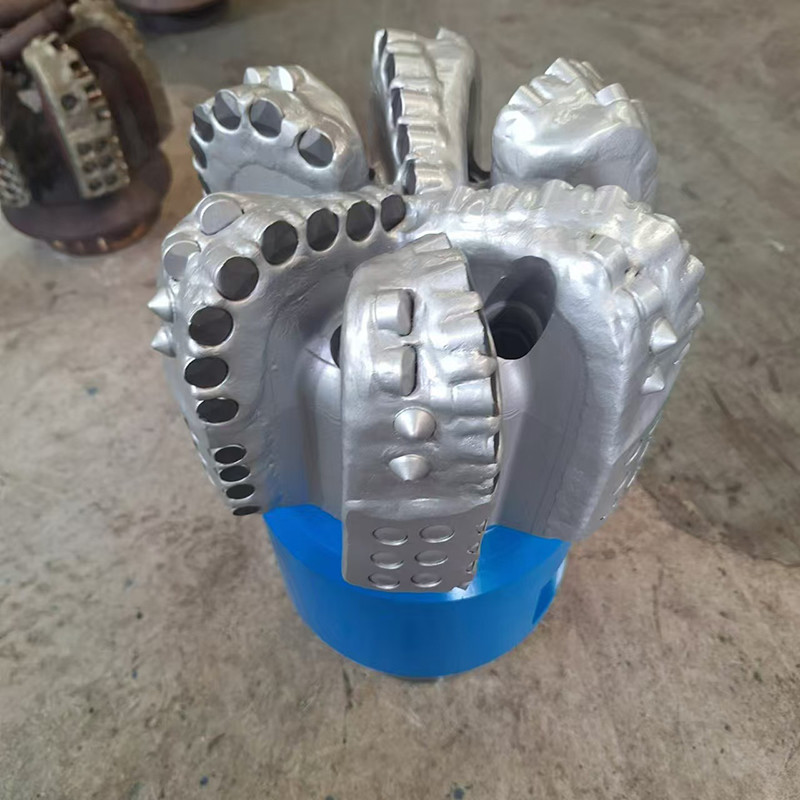

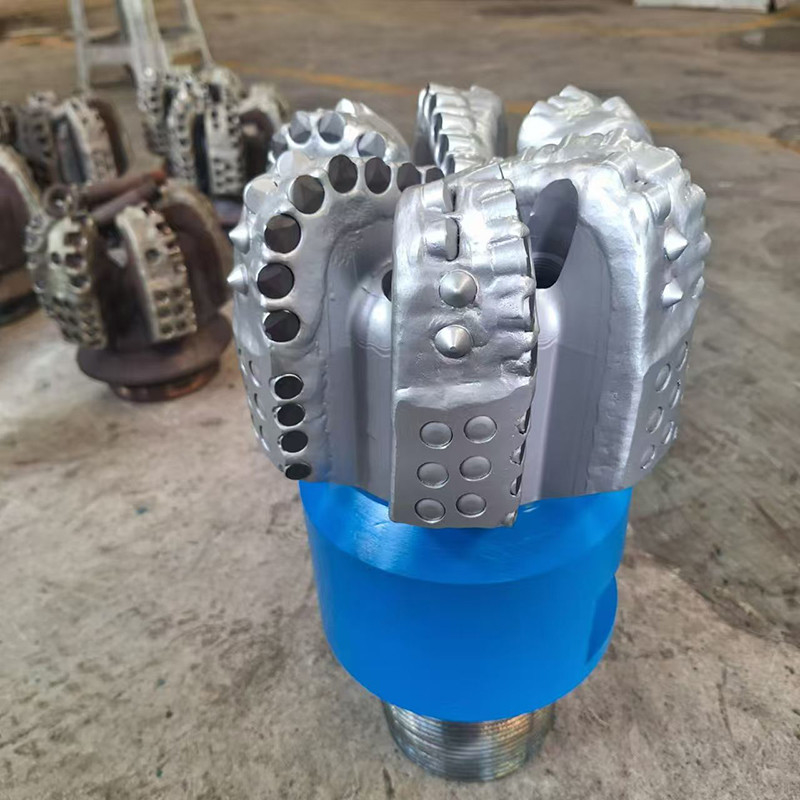

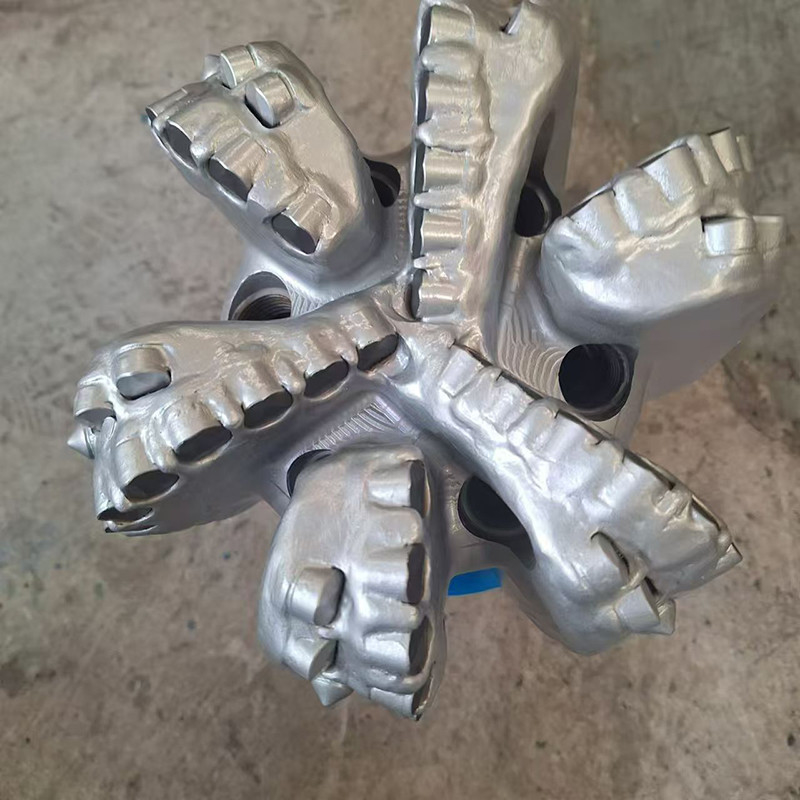

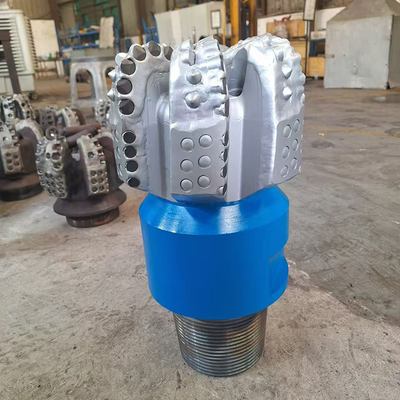

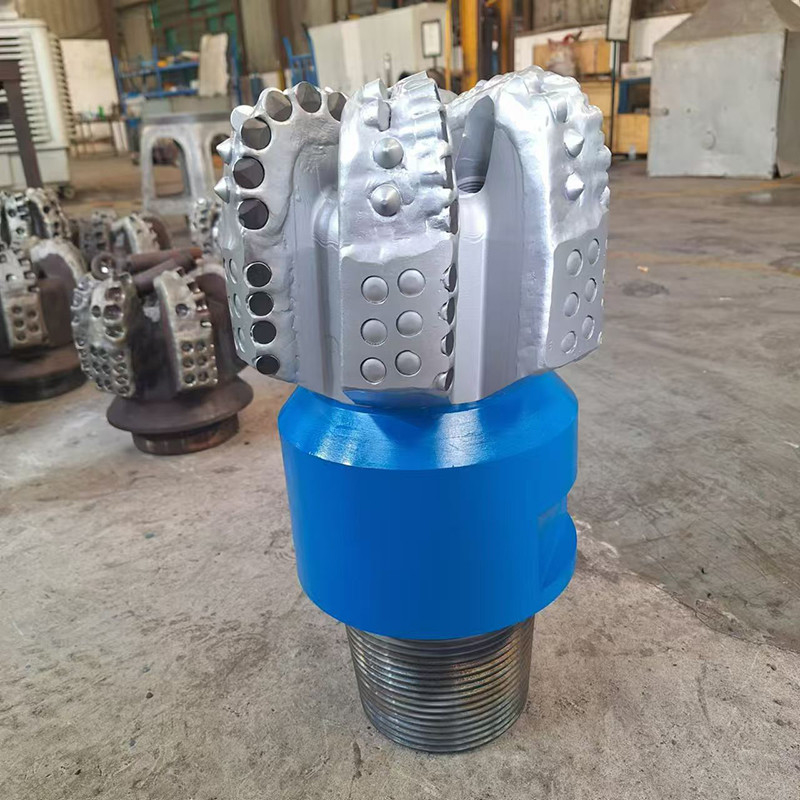

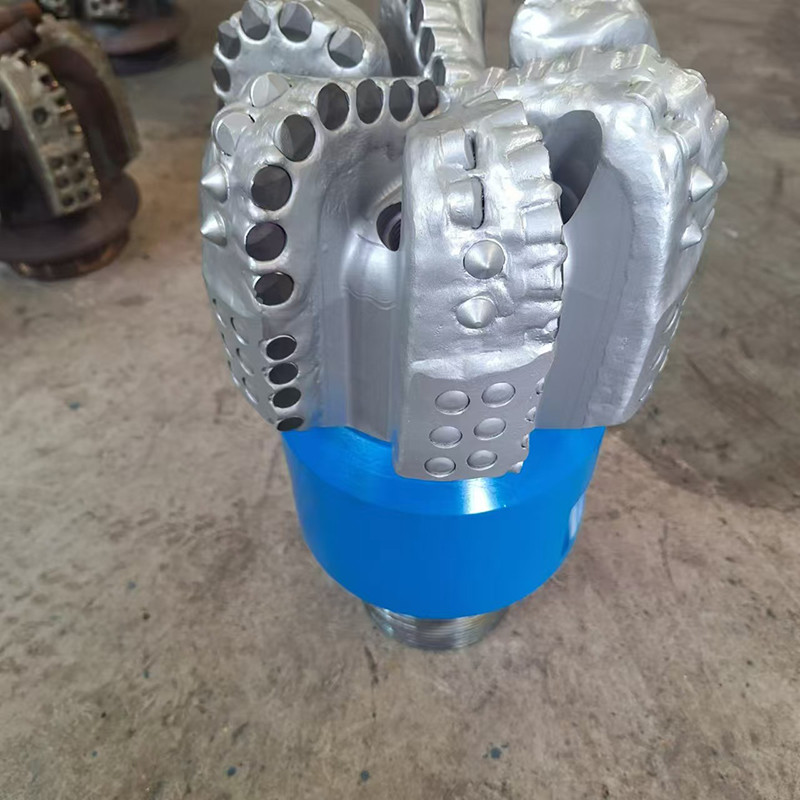

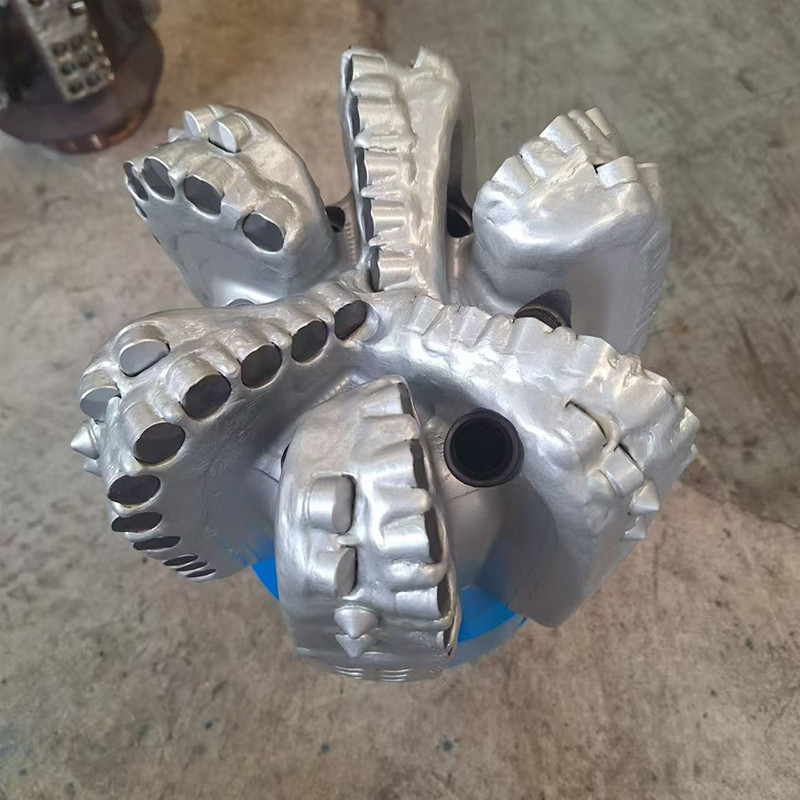

다이아몬드 드릴링 비트 9-1/2 "PDC 비트 오일 필드 드릴링 도구
1, 설명:
- 네PDC 드릴 비트 네 가지 주요 구성 요소로 구성됩니다.- 네:
2PDC 비트 사양:
석유 및 가스 산업의 폴리 크리스탈린 다이아몬드 컴팩트 PDC 비트는 절단 구조에 사용되는 폴리 크리스탈린 다이아몬드 컴팩트에서 이름을 얻습니다.PDC 빗은 단단한 금속 치아 대신 산업 다이아몬드 절단기를 장착 한 빗입니다.
|
스펙
|
|
| 크기: | 9-1/2 인치 (241.3mm) |
| 드릴 바디 타입: | 강철체 |
| 잎량: | 6 |
| 노즐 수량: | 6 |
| API 연결 (중) | 6-5/8" REG |
| 가이브 길이 (in): | 2 |
|
운영 매개 변수
|
|
| 비트 중량 (KN): | 22-112 |
| RPM 범위 ((토리): | 80 DHM |
| 흐름 속도 (lps): | 29 ~ 38 LPM |
| 메이크업 토크 (KN): | 16-22 KN.M |
3, PDC 드릴 비트 프로파일
PDC (폴리 크리스탈린 다이아몬드 컴팩트) 드릴 비트가 설계되어 적절한 PDC 드릴 비트 분석, 설계 및 선택의 기초로 사용됩니다. 디자인에는 비트 재료,절단 구조, PDC 절단기 유형, 비트 몸체 기하학, 그리고 수압 시스템.
PDC 드릴비트는 뚫기 위해 바위 깎기를 이용하며, 절단기, 절단구조, 블레이드, 비트 몸체 등 네 가지 주요 부분으로 구성된다.
- 네가공용 기계:일반적으로 실린더 모양으로, 텅프렌 탄화물 기판에 쌓인 인공 다이아몬드의 얇은 층을 가지고 있습니다.절단 모양의 무결성은 비트가 설계 된 3D 기하학적 절단 구조에 따라 안정적으로 작동하는지 확인하는 데 중요합니다..
- 네절단 구조:겉으로는 단순하지만, PDC 드릴 비트 설계의 가장 복잡한 부분입니다. 절단기는 바위 잔해를 더 잘 청소하는 것을 촉진하기 위해 줄로 배치됩니다.각 행은 블레이드 상단에 따라 위치, 아래로 튀어나와 절단 구조를 지원하고 절단 구조를 절단 끈 끝으로 효과적으로 연결하는 동시에 유지합니다.잎 사이에는 칩 플라이트가 있습니다., 구멍이 뚫려질 때 뚫림 조각을 뚫림 표면에서 멀리 떨어 뜨리기 위해 뚫림 액체의 채널로 작용합니다.
- 네잎:긴 날개와 짧은 날개는 쌍으로 배치되어 뚫림의 방사선 방향으로 흔들립니다.잎 의 디자인 과 그 배치 는 빗 의 성능 에 결정적 인 역할 을 한다.
- 네부식체- 네: 매트릭스 바디와 강철 바디로 분류 할 수 있습니다. PDC 드릴 비트의 인터페이스는 강철으로 만들어지며 외부 표면에 텅프렌 탄화물로 전환됩니다.
4개빗자루 PDC 절단기
폴리 크리스탈린 다이아몬드 컴포시트 (PDC) 절단기는 드릴 비트의 주요 접촉 지점입니다. PDC 비트는 주로 절단으로 바위를 제거합니다.
PDC 절단기는 우물 아래의 많은 난방과 냉각에 노출되어 있습니다. 매우 어려운 환경이죠.
열분해가 낮고 열 안정성이 높은 PDC 절단기는 일반적으로 더 높은 ROP 및 마모 저항성을 향상시킵니다. 따라서 절단기를 최적화하는 것이 중요합니다.
5. PDC 드릴 비트 노즐
PDC 드릴 비트 노즐은 절단 부위를 청소하고 폴리 크리스탈린 다이아몬드 컴포시트 (PDC) 절단기를 냉각시키는 데 도움이됩니다.
이 노즐 들 을 적절 히 배치 하는 것 과 그것 들 이 설정 되는 각도 는 뚫기 찌개 가 얼마나 효율적 인지 에 결정적 인 역할 을 한다.
유체 채널은 또한 톱니의 제거를 개선하기 위해 노즐 배치를 보완합니다.
6강철 몸체 PDC 비트
PDC Bit의 강철 몸은 매트릭스 몸의 반대입니다. 그것은 높은 충격 부하를 견딜 수 있지만 부드럽고 보호 기능이 없습니다.강철의 강도와 유연성은 강철 빗체에 높은 충격 저항을 제공합니다..
강철체들은 매트릭스체보다 훨씬 강합니다.
강철 조각의 유익 한 특징 은 사용 된 또는 손상 된 절단기 를 쉽게 교체 할 수 있기 때문 에 여러 번 재구성 할 수 있다는 점 이다.이것은 저비용 굴착 환경에서 운영자에게 특히 유리합니다..
폴리 크리스탈린 다이아몬드 콤팩트 (PDC) 드릴 빗은 롤러 코너와 다르는데, 움직이는 부분이 없는 일부분의 몸체입니다. 고정 컷러는 바위를 쪼개요.그래서 비트 더 높은 회전 속도로 통합 형식으로 더 효율적으로 작동 할 수 있습니다.
