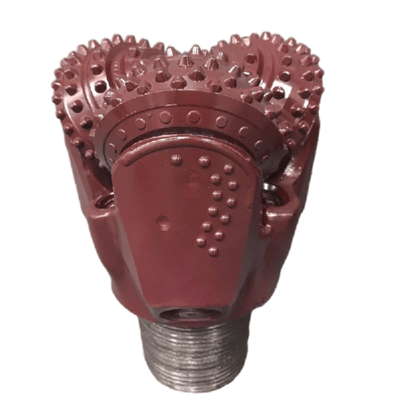

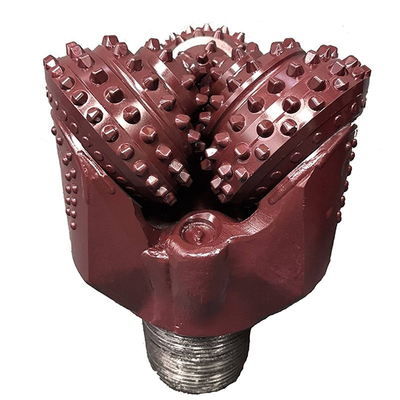

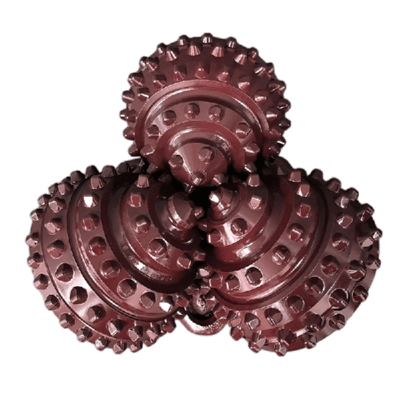

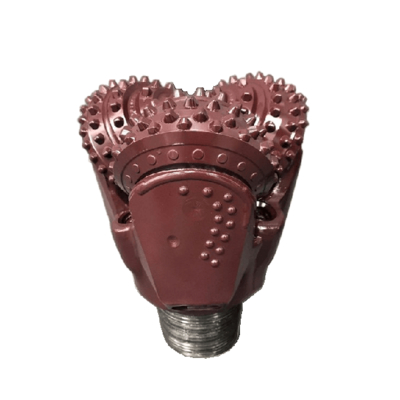

API 스펙의 트라이콘 드릴 비트 17-1/2 "TCI 우물 바위 드릴 도구

트라이콘 드릴 비트 17-1/2" TCI of API 규격 유정 암반 드릴링 도구

1. 트라이콘 드릴 비트 설명:

텅스텐 카바이드 인서트(TCI) 트라이콘 비트는 중간에서 경암 지층에 사용되며, 매우 단단한 암반용 구형 인서트 또는 더 부드러운 암반용 원추형 인서트와 같은 다양한 카바이드 인서트를 제공합니다. 인서트 열의 수는 적용 유형과 드릴링할 구멍의 크기와 직접적으로 관련이 있습니다. 또한 개방형 및 밀폐형 베어링과 세 가지 유형의 셔츠테일 보호 기능을 선택할 수 있습니다. TCI는 텅스텐 카바이드 인서트를 의미합니다.

2. 트라이콘 드릴 비트 사양:

트라이콘 비트는 암석, 석유 채굴, 물 또는 유정에 사용되는 텅스텐 카바이드 인서트가 있는 암반 드릴링 도구입니다. 이 암반 드릴링 도구는 API 인증 제품인 API 규격에 따라 제조됩니다. 텅스텐 카바이드 재료는 모든 재료 중에서 다이아몬드보다 경도가 낮은 매우 단단한 재료입니다. 다이아몬드 드릴 비트에 비해 텅스텐 카바이드 드릴 비트 가격이 더 저렴합니다. 트라이콘 드릴 비트는 API 표준에 따라 롤러 콘 비트라고 불립니다.

트라이콘 비트는 텅스텐 카바이드 재료 치아를 사용하여 암반을 절단하며, 롤러 콘 비트는 TC 용접 밀드 치아와 TCI 인서트의 두 가지 유형으로 나뉩니다.

3. 트라이콘 비트 프로파일

4 . 트라이콘  베어링 유형

트라이콘 드릴 비트에 사용되는 베어링 설계에는 주로 세 가지 유형이 있습니다.

• 표준 개방형 베어링 롤러 비트:

이 비트에서는 콘이 자유롭게 회전합니다. 이 유형의 비트는 앞줄에 볼 베어링이 있고 뒷줄에 롤러 베어링이 있습니다.

• 밀폐형 베어링 롤러 비트

이 비트는 베어링 냉각을 위해 그리스 저장소가 있는 O-링 씰을 가지고 있습니다. 씰은 베어링을 보호하기 위해 진흙과 절삭물로부터 장벽 역할을 합니다.

• 저널 베어링 롤러 비트

이 비트는 노즈 베어링, O-링 씰 및 최대 성능을 위한 레이스를 사용하여 엄격하게 오일/그리스 냉각됩니다.

5. 질문:

트라이콘 드릴 비트를 선택할 때 무엇에 주의해야 합니까?

• 트라이콘 비트 IADC 코드 여권
• 트라이콘 비트  TCI & 강철 치아 옵션
• 트라이콘 비트  힐 열에 추가 텅스텐 카바이드 인서트
• 트라이콘 비트  콘 바디에 텅스텐 카바이드 코팅
• 트라이콘 비트  콘 게이지에 다이아몬드 코팅 텅스텐 카바이드 인서트
• 트라이콘 비트  다리에 셔츠테일에 텅스텐 카바이드 인서트
• 트라이콘 비트  콘 청소를 위한 추가 중앙 노즐

트라이콘 비트의 특징은 다음과 같습니다.

• 콘의 사양
• 비트를 제작하고 검사한 사람이 서명한 품질 스탬프
• 비트에서 최고의 성능을 얻기 위해 권장되는 드릴링 매개변수:
• 비트 중량
• 회전 속도
• 세척량

어떤 유형의 트라이콘 비트를 선택해야 합니까?

드릴링하는 지질과 드릴링하는 구멍의 직경에 따라 다릅니다. 국제 드릴링 계약자 협회(IADC)는 더 긴 생산 수명을 위해 비트 보호와 같은 추가 기능을 갖춘 지질에 적합한 트라이콘을 선택하기 위한 사용하기 쉬운 단계 시스템을 개발했습니다.
