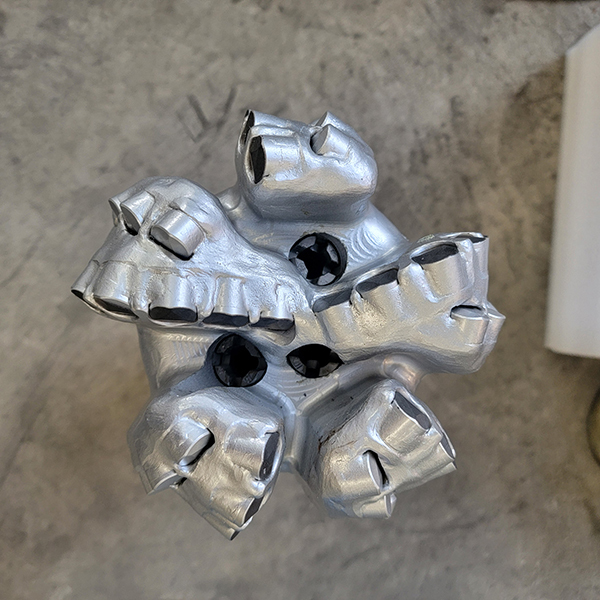

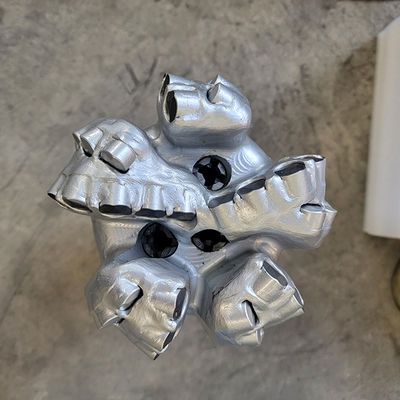

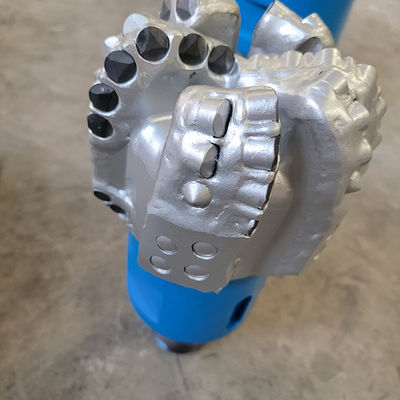

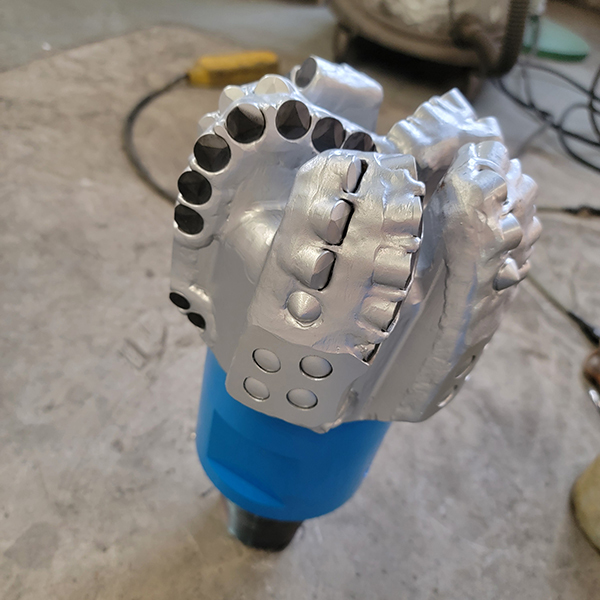

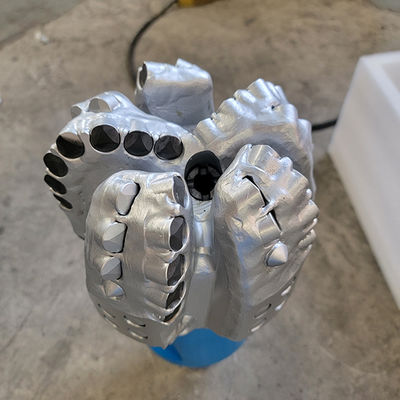

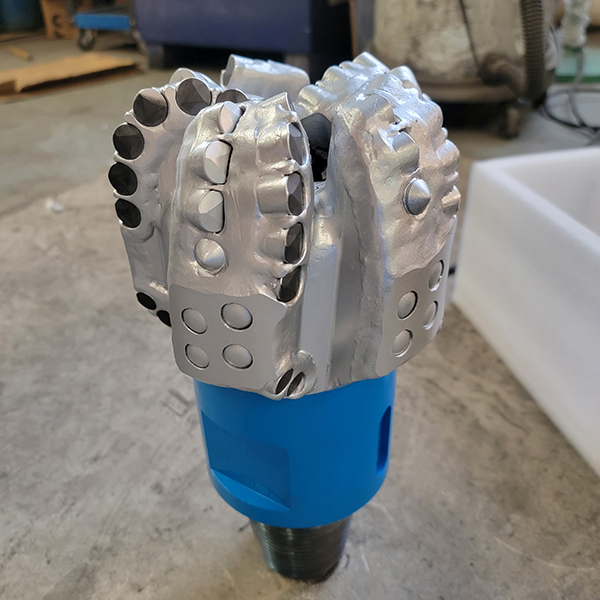

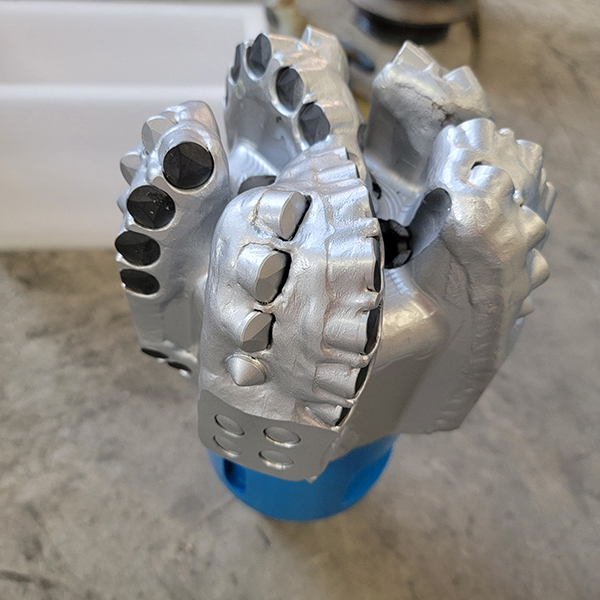

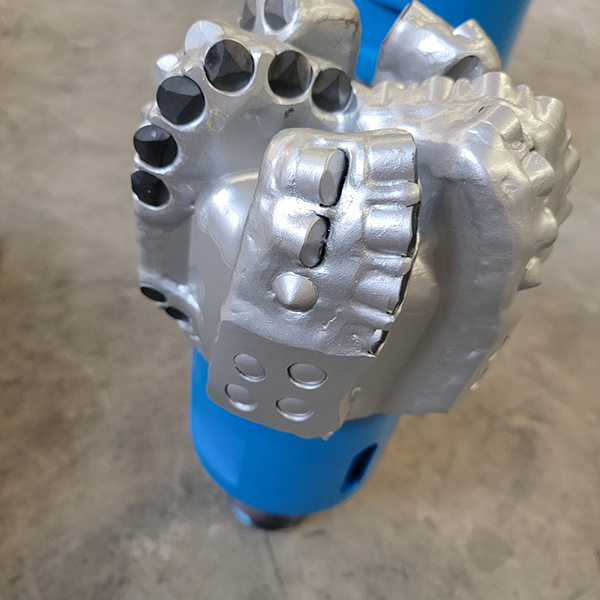

6-1/2" 오일 웰 PDC 다이아몬드 록 드릴링 도구 드릴 비트

6-1/2"  다이아몬드 암반 드릴링 도구의 오일 웰 PDC 드릴 비트

1 . 설명:

PDC 비트는 오일, 광산, 물 또는 가스 우물에서 암반 드릴링에 사용되는 다결정 다이아몬드 컴팩트 커터가 있는 고정 커터 드릴링 도구입니다.

이 드릴링 도구는 API 사양에 따라 제조되었으며 API 인증을 받았습니다. PDC 커터는 가장 단단한 재료인 합성 다이아몬드 재료로 만들어졌으며,

마모에 매우 강합니다. 트라이콘 비트와 비교하여 PDC 비트는 일반적으로 더 높은 드릴링을 제공합니다.

효율성이 높지만 비용이 더 많이 듭니다.

PDC 비트는 특정 패턴으로 배열된 여러 다이아몬드 커터를 사용하여 암반 형성을 절단합니다. 이 비트는 주로 다음과 같이 분류됩니다.

두 가지 유형: 매트릭스 바디 PDC 비트와 강철 바디 PDC 비트, 서로 다른 드릴링 조건을 위해 설계되었습니다. 매트릭스 바디 PDC 비트는

일반적으로 더 연마성이 높은 지층에서 사용되는 반면, 강철 바디 PDC 비트는 종종 더 부드러운 지층에서 사용됩니다.

국제 드릴링 계약자 협회(IADC)에 따르면, 비트 드릴링 기능 효율성에 영향을 미치는 많은 이유가 있습니다.

주요 이유는 다음과 같습니다.

• 바디 재료
• 커터 밀도
• 커터 크기 또는 유형
• 비트 프로파일

 모든 드릴 비트는 드릴링 산업에서 사용되는  API 표준에 따라 제조됩니다.

PDC 드릴 비트 크기는 3~22인치이며 3~9개의 블레이드를 사용할 수 있습니다. 예산에 따라 다양한 분류 커터를 선택할 수 있습니다.

2. 사양:

3 . PDC  비트 프로파일

4  . 드릴 비트 PDC 커터

다결정 다이아몬드 복합체(PDC) 커터는 드릴 비트의 주요 접촉점입니다. PDC 비트는 주로 전단으로 암석을 제거합니다.

PDC 커터는 우물에서 많은 가열 및 냉각에 노출되어 매우 어려운 환경입니다.

열적 분해가 낮고 열적 안정성이 높은 PDC 커터는 일반적으로 더 높은 ROP와 마모 저항성을 달성합니다. 따라서 커터 최적화가 중요합니다.

5. 드릴 비트 노즐

드릴 비트 노즐은 절단 영역을 정리하고 다결정 다이아몬드 복합체(PDC) 커터를 냉각하는 데 도움이 됩니다.

이러한 노즐의 효과적인 배치와 설정 각도는 드릴 비트의 효율성에 중요한 역할을 합니다.

유체 채널은 또한 절삭물의 제거를 개선하기 위해 노즐 배치를 보완합니다.

6. 강철 바디 PDC 비트

강철 바디는 매트릭스 바디의 반대입니다. 높은 충격 하중을 견딜 수 있지만 더 부드럽고 보호 기능이 부족합니다. 강철의 강도와 연성은 강철 비트 바디에 높은 충격 저항성을 제공합니다.

강철 바디는 매트릭스 바디보다 훨씬 강합니다.

강철 비트의 유익한 특징은 마모되거나 손상된 커터를 쉽게 교체할 수 있으므로 여러 번 쉽게 재건할 수 있다는 것입니다. 이것은 저비용 드릴링 환경의 작업자에게 특히 유리합니다.

다결정 다이아몬드 컴팩트(PDC) 드릴 비트는 움직이는 부품이 없는 일체형 바디라는 점에서 롤러 콘과 다릅니다. 고정 커터는 암석을 파쇄하므로 비트는 더 높은 회전 속도로 통합된 지층에서 더 효율적으로 작동할 수 있습니다.
