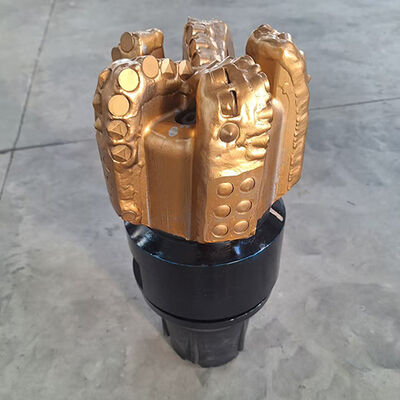

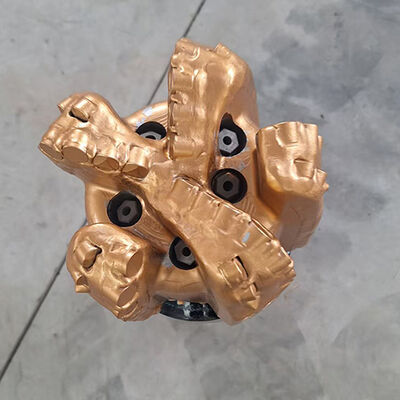

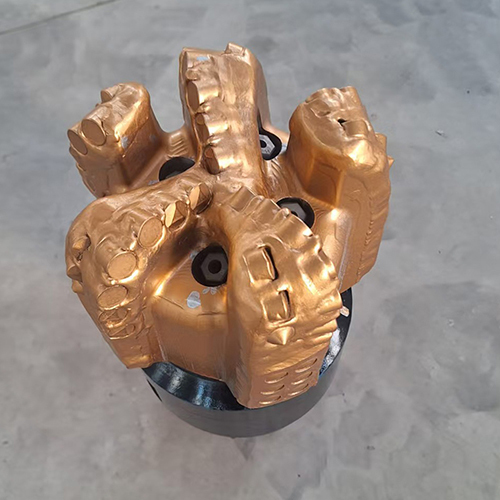

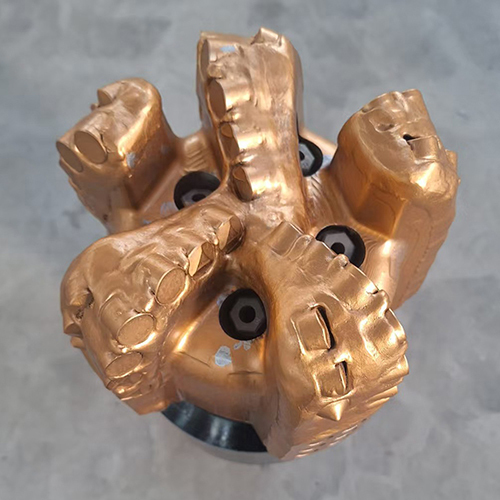

다이아몬드 8-1/4" 다운 홀 착암기 도구의 PDC 드릴 비트

PDC(다결정 다이아몬드 콤팩트) 비트는 석유, 가스, 물 또는 광산 유정의 암석 시추용으로 설계된 합성 다이아몬드 커터가 포함된 고정 커터 드릴링 도구입니다. API 사양에 따라 제작된 이 도구는 API 인증을 받아 업계 표준을 준수합니다.

재료의 장점
PDC 절단기는 알려진 가장 단단한 재료인 합성 다이아몬드로 구성되어 탁월한 내마모성과 내구성을 제공합니다. 트리콘 비트와 비교하여 PDC 비트는 일반적으로 더 높은 드릴링 효율성을 제공하지만 프리미엄 비용이 듭니다.

디자인과 기능성
PDC 비트는 최적화된 패턴으로 배열된 여러 개의 다이아몬드 커터를 활용하여 암석층을 절단합니다. 주로 두 가지 유형으로 분류됩니다.

• 매트릭스 본체 PDC 비트: 내마모성 매트릭스 소재로 인해 연마재 형성에 이상적입니다.
• 스틸 바디 PDC 비트: 보다 부드러운 형태에 적합하며 비용 효율적인 성능을 제공합니다.

PDC(다결정 다이아몬드 복합재) 커터는 드릴 비트의 주요 접촉점입니다. PDC 비트는 주로 전단을 통해 암석을 제거합니다.

PDC 절단기는 매우 까다로운 환경인 유정의 많은 가열 및 냉각에 노출됩니다.

열 분해가 낮고 열 안정성이 높은 PDC 절단기는 일반적으로 ROP가 높고 내마모성이 향상됩니다. 따라서 커터를 최적화하는 것이 중요합니다.

드릴 비트 노즐은 절단 영역을 청소하고 PDC(다결정 다이아몬드 복합재) 절단기를 냉각시키는 데 도움이 됩니다.

설정된 각도와 함께 이러한 노즐을 효과적으로 배치하는 것은 드릴 비트의 성능에 중요한 역할을 합니다.

또한 유체 채널은 노즐 배치를 보완하여 절단 부분 제거를 개선합니다.

스틸 바디는 매트릭스 바디와 반대입니다. 높은 충격 하중을 견딜 수 있지만 더 부드럽고 보호 기능이 부족합니다. 강철의 강도와 연성은 강철 비트 본체에 높은 충격 저항성을 부여합니다.

강철 본체는 매트릭스 본체보다 상당히 강합니다.

강철 비트의 장점은 마모되거나 손상된 커터를 쉽게 교체할 수 있기 때문에 여러 번 쉽게 다시 제작할 수 있다는 것입니다. 이는 저비용 드릴링 환경의 작업자에게 특히 이점이 됩니다.

다결정 다이아몬드 콤팩트(PDC) 드릴 비트는 움직이는 부품이 없는 일체형 본체라는 점에서 롤러 콘과 다릅니다. 고정 커터는 암석을 파쇄하므로 비트는 통합 구조에서 더 높은 회전 속도로 보다 효율적으로 작동할 수 있습니다.
