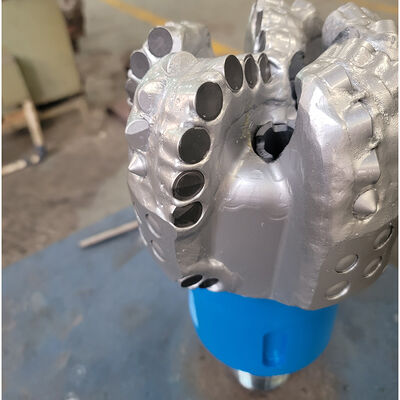

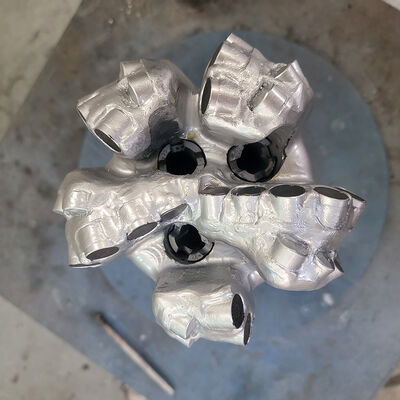

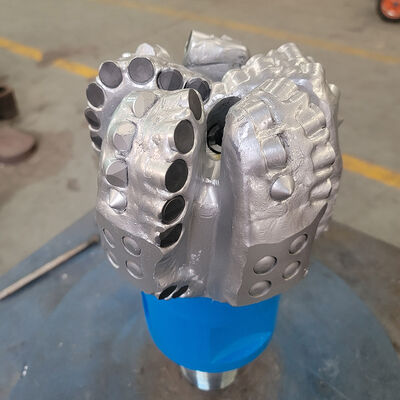

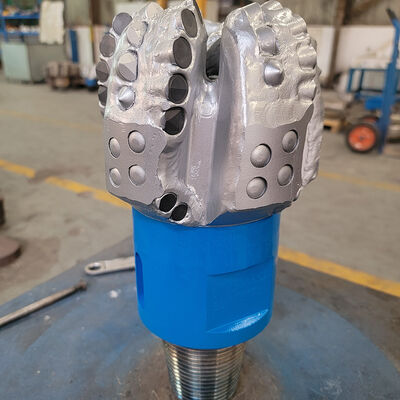

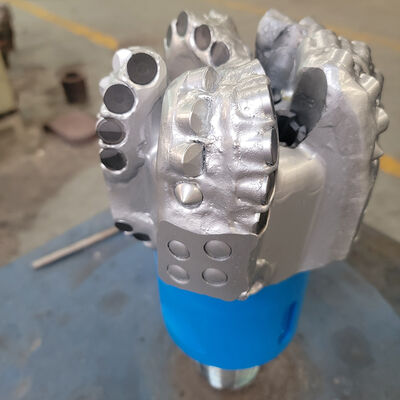

API Rock 6-1/2인치 석유 시추 우물의 다이아몬드 PDC 드릴 비트
제품 상세 정보
| 재료 | 다이아몬드 및 합금강 | API 인증 | 7-1548-1 |
|---|---|---|---|
| 무게 | 약 18kg | 애플리케이션 | 암석 굴착 우물 |
| 색상 | 모든 색상 | 절단기 | 다결정 다이아몬드 소형 (PDC) |
| 유형 | 다이아몬드 드릴 비트 | 표면 처리 | PDC 삽입 |
| 강조하다 | 6-1/2 인치 PDC 드릴 비트,오일 우물 뚫기 Pdc Bit,강철 본체 금강석 드릴 비트 |
||
제품 설명
석유 시추용 API 6-1/2인치 다이아몬드 PDC 드릴 비트
1. 설명:
효율적인 석유 시추 작업을 위해서는 적절한 폴리크리스탈 다이아몬드 컴팩트(PDC) 드릴 비트를 선택하는 것이 중요합니다. 비트의 성능은 절삭 날 밀도 및 크기, 비트 프로파일 모양, 블레이드 유형의 세 가지 핵심 요소에 의해 결정됩니다.
절삭 날 밀도는 시추 효율성과 비트 내구성을 직접적으로 균형 맞춥니다. 고밀도 날은 절삭 압력을 고르게 분산시켜 마모를 줄이고 비트 수명을 연장하여 단단하거나 연마성이 있는 지층에 이상적입니다. 그러나 시추 토크가 증가하여 부드러운 지층에서의 침투 속도가 느려지고 제조 비용이 상승할 수 있습니다. 반대로 저밀도 날은 부드러운 지층에서 더 빠른 암석 파쇄를 가능하게 하지만 단단한 지층에서는 빠르게 마모되어 교체 빈도가 증가합니다.
2. 사양:
S616 또는 M616과 같은 PDC 비트는 6날 강철 또는 매트릭스 본체와 16mm 주 커터로 사양됩니다. IADC 코드는 비트가 단단한, 부드러운 또는 특정 프로파일 지층에 적합한지 여부를 나타내 추가적인 통찰력을 제공합니다. 따라서 IADC 323은 PDC 드릴 비트의 다른 의미를 갖습니다.
| 사양 | |
| 크기 : | 6-1/2인치 (165.1mm) |
| 드릴 본체 유형 : | 강철 본체 |
| 날 개수 : | 5 |
| 노즐 개수 : | 3 |
| API 연결 (인치) : | 3-1/2" REG |
| 게이지 길이 (인치): | 1.5 |
| 작동 매개변수 | |
| 비트 중량 (KN): | 9-67 |
| RPM 범위(회전): | 100- DHM |
| 유량(lps): | 11- 15 LPM |
| 조립 토크(KN): | 9.5 - 12.2 KN.M |
3. PDC 드릴 비트 프로파일
4. 드릴 비트 PDC 커터
드릴 비트의 핵심은 폴리크리스탈 다이아몬드 복합체(PDC) 커터로, 암석과 직접 접촉하여 주로 전단 작용을 사용하여 암석을 제거합니다. 시추공의 까다로운 환경에서 PDC 커터는 빈번한 가열 및 냉각 주기를 거치며, 이는 상당한 문제를 야기합니다.
향상된 열 안정성과 감소된 열 분해를 가진 PDC 커터는 더 나은 성능을 보이는 경향이 있으며, 이는 더 높은 침투율(ROP)과 향상된 내마모성을 가져옵니다. 따라서 이러한 커터를 최적화하는 것은 효율성을 극대화하는 데 중요합니다.
5. PDC 드릴 비트 노즐
PDC 드릴 비트 노즐은 절삭 영역을 청소하고 폴리크리스탈 다이아몬드 복합체(PDC) 커터를 냉각하는 데 도움이 됩니다.
이러한 노즐의 효과적인 배치와 설정 각도는 드릴 비트의 효율성에 중요한 역할을 합니다.
유체 채널은 또한 노즐 배치를 보완하여 절삭물 제거를 개선합니다.
6. 강철 본체 PDC 비트
PDC 비트의 강철 본체는 매트릭스 본체와 반대입니다. 높은 충격 하중을 견딜 수 있지만 더 부드럽고 보호 기능이 부족합니다. 강철의 강도와 연성은 강철 비트 본체에 높은 충격 저항성을 부여합니다.
강철 본체는 매트릭스 본체보다 상당히 강합니다.
강철 비트의 유익한 특징은 마모되거나 손상된 커터를 비교적 쉽게 교체할 수 있기 때문에 여러 번 쉽게 재건할 수 있다는 것입니다. 이는 저비용 시추 환경의 운영자에게 특히 유리합니다.
재료 용량 및 다음 표준
| API | ISO | ASM | NACE |
| API Spec 7-1 | ISO 9001 | ASME B94.55M / ASME B94.11M | NACE |
PDC 드릴 비트의 강철 재료는 AISI 4145H 합금 구조강입니다.
AISI 4145H 합금 구조강: 이것은 석유 시추 도구, 특히 중장비 드릴 파이프 제조에 사용되는 강철입니다. AISI 4145H 강철은 내마모성과 인성이 우수하며 고압 및 고온 환경을 견딜 수 있으며 깊고 초심층 시추 작업에 적합합니다45.
재료 구성 :
| 구성 | C(%) | Si(%) | Mn(%) | P(%) | S(%) | Cu(%) | Cr(%) | V(%) | Mo(%) | Al(%) | Ti(%) |
| SAE4145HS | 45 | 26 | 110 | 20 | 2 | 1 | 115 | 0.9 | 32 | 20 | 4.2 |
