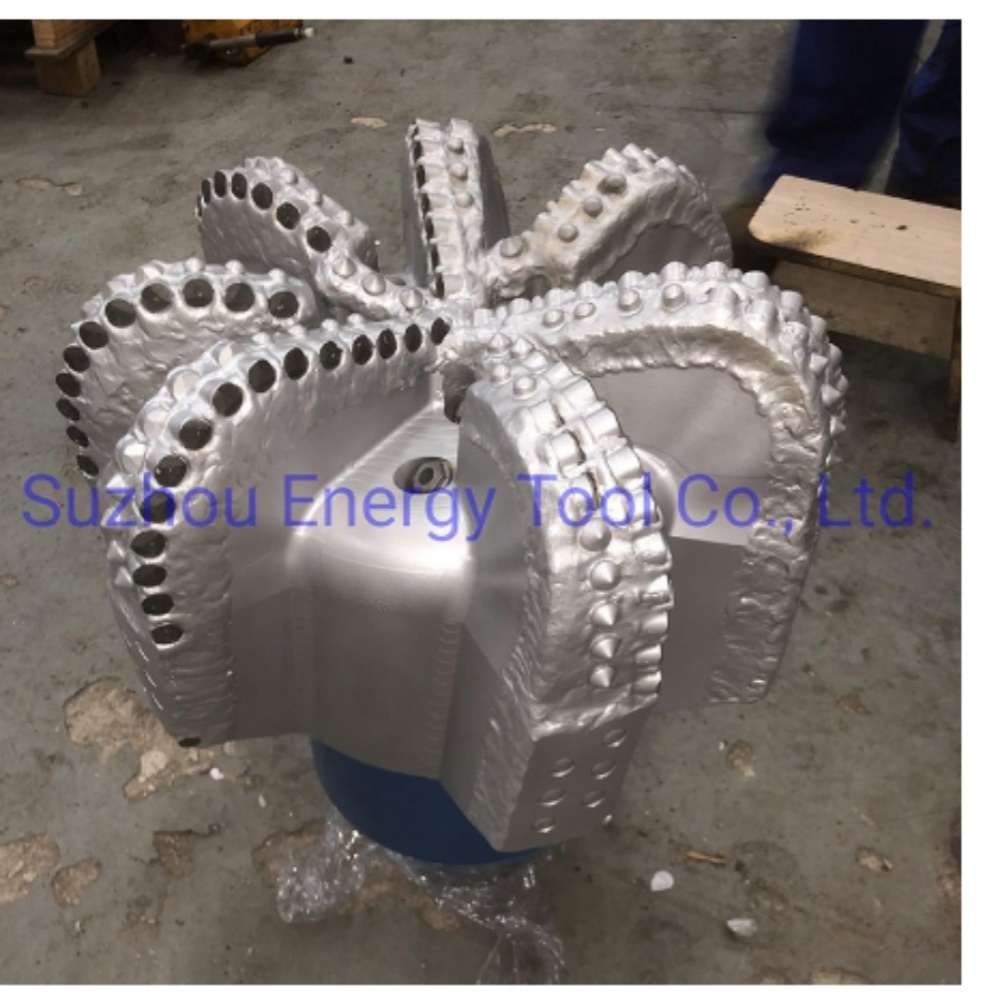

17-1/2 "S719 PDC 드릴 오일 우물 바위 뚫기 도구
제품 상세 정보
| 유형 | 다이아몬드 드릴 비트 | 사용 | 구멍을 뚫는 석유, 가스, 미니그 |
|---|---|---|---|
| 재료 | 다이아몬드, 합금강, 텅스턴 카바이드 | 기계 유형 | 드릴링 도구 |
| 처리 유형 | 단조, 캐스팅 | 애플리케이션 | 기름, 채굴, 가스의 암석 훈련 |
| 크기 | 17-1/2 "(444.5mm) | 색상 | 고객 요구 사항 |
| 이점 | 고효율, 고강도 | 커터 직경 | 16mm |
| 용법 | 파는 석유가 가스를 공급합니다 | 블레이드 | 7 블레이드 |
| 시장 | 전 세계 | 포장 | 스틸 박스 |
| 커터 유형 | 1613 ,1319 | 암석 | f <8 |
| 노즐 Qunatity | 7 | 절단기 | 다결정 다이아몬드 소형 (PDC) |
| 표면 처리 | PDC 삽입 |
제품 설명

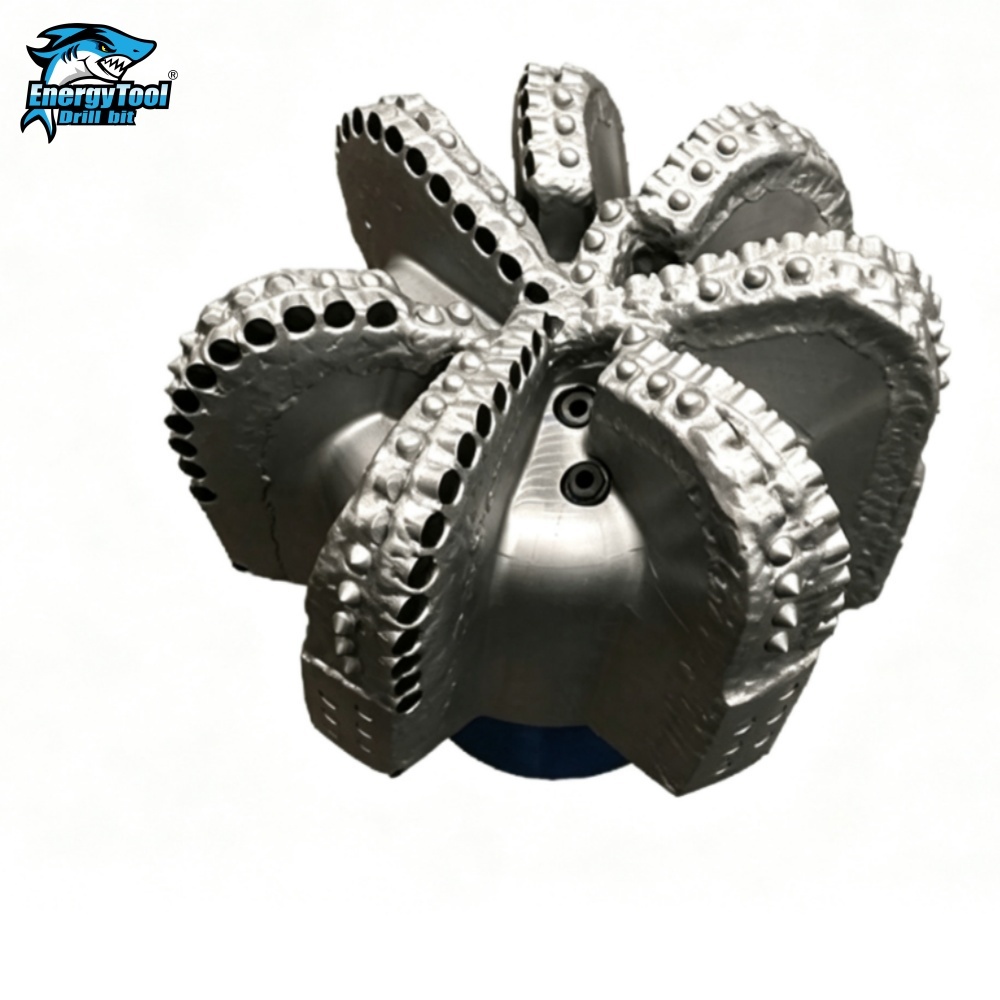

다이아몬드 PDC 드릴 비트 17-1/2인치 7날 API 암석 드릴 도구 비트
1. 설명:
PDC(다결정 다이아몬드 컴팩트/복합체) 드릴 비트는 셰일, 사암, 돌로마이트, 석회암 등 균일한 퇴적암 지층을 시추하는 데 사용되는 고효율 도구입니다. 이 드릴 비트는 암석 지층을 효과적으로 관통하기 위해 전단, 긁기 또는 깎기 작용을 사용합니다.
탁월한 강성으로 유명한 PDC 비트는 다른 다이아몬드 공구 재료 중에서 두드러집니다. 고온 및 고압 조건에서 카바이드 기판에 다결정 다이아몬드(합성 다이아몬드) 층을 결합하여 제조됩니다. 이 공정은 까다로운 시추 응용 분야에서 내구성과 신뢰성을 보장합니다.
국제 시추 계약자 협회(IADC)에 따르면 고정 커터 비트 분류는 다음을 지정하는 네 자리 문자로 구성됩니다.
- PDC 비트 본체 재질
- PDC 비트 커터 밀도
- PDC 비트 커터 크기 또는 유형
- PDC 비트 프로파일
당사의 모든 PDC 드릴 비트는 API 표준에 적합하며 시추 산업에서 사용됩니다.
PDC 드릴 비트 크기는 3~22인치이며 3~9개의 날이 있습니다. 예산에 따라 다른 분류 커터를 선택할 수 있습니다.
2. 사양:
| 사양 | |
| 크기: | 17-1/2" (444.5mm) |
| 드릴 본체 유형: | 강철 본체 |
| 날 개수: | 7 |
| 노즐 개수: | 10 |
| API 연결 (인치): | 7-5/8" REG |
| 게이지 길이 (인치): | 2 |
| 작동 매개변수 | |
| 비트당 중량 (KN): | 67-200 |
| RPM 범위 (회전): | 100- DHM |
| 유량 (lps): | 57-76 LPM |
| 조립 토크 (KN): | 46- 54KN.M |
3. PDC 비트 프로파일

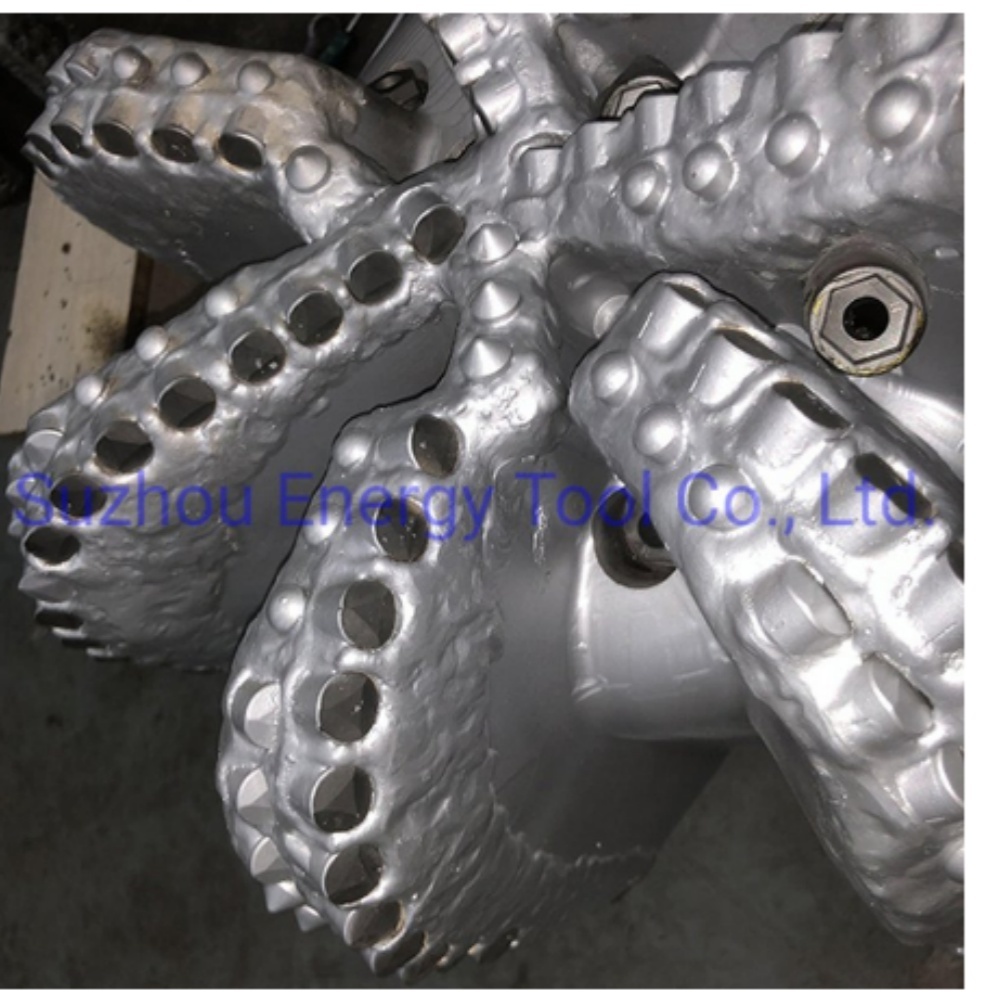

4. PDC 드릴 비트 커터
다결정 다이아몬드 복합체(PDC) 커터는 드릴 비트의 주요 접촉점입니다. PDC 드릴 비트는 주로 전단 작용으로 암석을 제거합니다.
PDC 커터는 시추공 아래에서 많은 가열 및 냉각에 노출되며 매우 까다로운 환경입니다.
열 분해가 낮고 열 안정성이 높은 PDC 커터는 일반적으로 더 높은 ROP와 향상된 내마모성을 달성합니다. 따라서 커터 최적화가 중요합니다.
API에 따르면 커터 크기는 다음과 같습니다.
- 1은 직경이 24mm 이상인 PDC 커터를 나타냅니다.
- 2는 직경 14~24mm의 커터를 나타냅니다.
- 3은 PDC 커터를 나타냅니다14mm 미만이지만 8mm 초과. 4는 8mm 미만의 커터에 사용됩니다.5. PDC 드릴 비트 노즐드릴 비트 노즐은 절단 영역을 청소하고 다결정 다이아몬드 복합체(PDC) 커터를 냉각하는 데 도움이 됩니다.
이러한 노즐의 효과적인 배치와 각도는 드릴 비트의 성능 효율성에 중요한 역할을 합니다.
유체 채널은 노즐 배치와 함께 절단물 제거를 개선하는 데 도움이 됩니다.
6. 강철 본체 PDC 비트
PDC 비트의 강철 본체는 매트릭스 본체와 반대입니다. 높은 충격 하중을 견딜 수 있지만 더 부드럽고 보호 기능이 부족합니다. 강철의 강도와 연성은 강철 비트 본체에 높은 충격 저항을 제공합니다. 강철 본체는 매트릭스 본체보다 훨씬 강합니다.
강철 비트의 유익한 특징은 마모되거나 손상된 커터를 비교적 쉽게 교체할 수 있으므로 여러 번 쉽게 재구축할 수 있다는 것입니다. 이는 저비용 시추 환경의 운영자에게 특히 유리합니다.
다결정 다이아몬드 컴팩트(PDC) 드릴 비트는 움직이는 부품이 없는 일체형 본체라는 점에서 롤러 콘과 다릅니다. 고정 커터가 암석을 분쇄하므로 비트는 고정된 지층에서 더 높은 회전 속도로 더 효율적으로 작동할 수 있습니다.
7. 당사의 PDC 드릴 비트를 선택하는 이유
엄격한 API 및 IADC 준수
모든 제품은 API 표준 및 IADC 분류 기준에 따라 제조되며 안정적인 품질과 전 세계 주류 시추 장비와의 완벽한 호환성을 제공합니다.
-
우수한 시추 성능
고품질의 열 안정적인 PDC 커터를 채택하여 당사의 비트는 높은 ROP, 강력한 내마모성 및 다양한 퇴적암 지층에서 안정적인 성능을 제공합니다. 최적화된 노즐 레이아웃과 유체 채널은 효율적인 절단물 제거와 커터 냉각을 보장합니다.
-
내구성 있는 강철 본체 설계
당사의 강철 본체 PDC 비트는 뛰어난 충격 저항과 구조적 강도를 자랑합니다. 커터 교체가 용이하여 반복적인 수리 및 재사용이 가능하여 장기적인 시추 투자 비용을 효과적으로 절감할 수 있습니다.
-
풍부한 제품 범위 및 유연한 선택
당사는 3인치에서 22인치까지 3~9개의 날을 가진 PDC 비트를 공급합니다. 다양한 프로젝트 및 예산 계획에 맞게 여러 커터 등급과 구성을 선택할 수 있습니다.
-
전문 맞춤 서비스
당사는 나사 연결, 치수 및 기술 매개변수에 대한 개인 맞춤형 서비스를 지원합니다. 참조 도면 및 기술 문서를 제공하고 현장 작업 요구 사항에 맞게 제품을 맞춤 제작할 수 있습니다.
-
신뢰할 수 있는 기술 지원
자주 묻는 질문
-
Q1: 귀사의 17-1/2인치 7날 PDC 비트는 어떤 암석 지층에 적합합니까?
A: 당사의 PDC 비트는 셰일, 사암, 돌로마이트 및 석회암을 포함한 연질에서 중간 균일 퇴적암에 탁월하게 작용합니다. 전단 및 긁기 작용으로 암석을 파쇄하여 높은 시추 효율성을 제공합니다.
Q2: 귀사의 PDC 비트는 어떤 표준을 준수합니까?
A: 당사의 모든 PDC 드릴 비트는 API 표준에 따라 엄격하게 제조되며 IADC 고정 커터 비트 분류 규칙을 따릅니다.
Q3: 어떤 크기와 날 옵션을 제공합니까?
A: 당사는 3인치에서 22인치까지의 PDC 비트를 제공하며, 3~9개의 날을 선택할 수 있습니다. 다양한 예산 요구 사항에 맞게 다른 커터 등급도 사용할 수 있습니다.
Q4: 강철 본체 PDC 비트의 장점은 무엇입니까?
A: 강철 본체는 뛰어난 충격 저항과 높은 구조적 강도를 특징으로 합니다. 무거운 충격 하중을 견딜 수 있으며 마모된 커터를 쉽게 교체할 수 있으므로 비트를 여러 번 수리하고 재사용하여 운영 비용을 절감할 수 있습니다.
Q5: PDC 커터는 시추 성능에 어떤 영향을 미칩니까?
A: PDC 커터는 비트의 핵심 작업 부분입니다. 우수한 열 안정성과 낮은 열 분해를 가진 커터는 열악한 시추공 환경에서 더 높은 ROP(시추 속도)와 더 나은 내마모성을 보장합니다. 당사는 다양한 작업 조건을 충족하기 위해 API 규정에 따라 다양한 커터 크기를 제공합니다.
Q6: 비트 노즐의 기능은 무엇입니까?
A: 노즐은 내부 유체 채널과 협력하여 절단물을 적시에 배출하고 PDC 커터를 냉각하여 드릴 비트의 안정적인 작동과 서비스 수명을 크게 보장합니다.
Q7: PDC 비트에 대한 API 나사 연결을 맞춤 제작할 수 있습니까?
A: 예. 당사는 4-1/2" FH와 같은 맞춤형 나사 사양을 지원합니다. 실제 시추 요구 사항에 따라 연결 나사와 관련 매개변수를 조정할 수 있습니다.
Q8: 17-1/2인치 7날 PDC 비트의 작동 매개변수는 무엇입니까?
A: 작동 범위: 비트당 중량 67-200 KN, 회전 RPM 100+, 유량 57-76 LPM, 조립 토크 46-54 KN.M.
