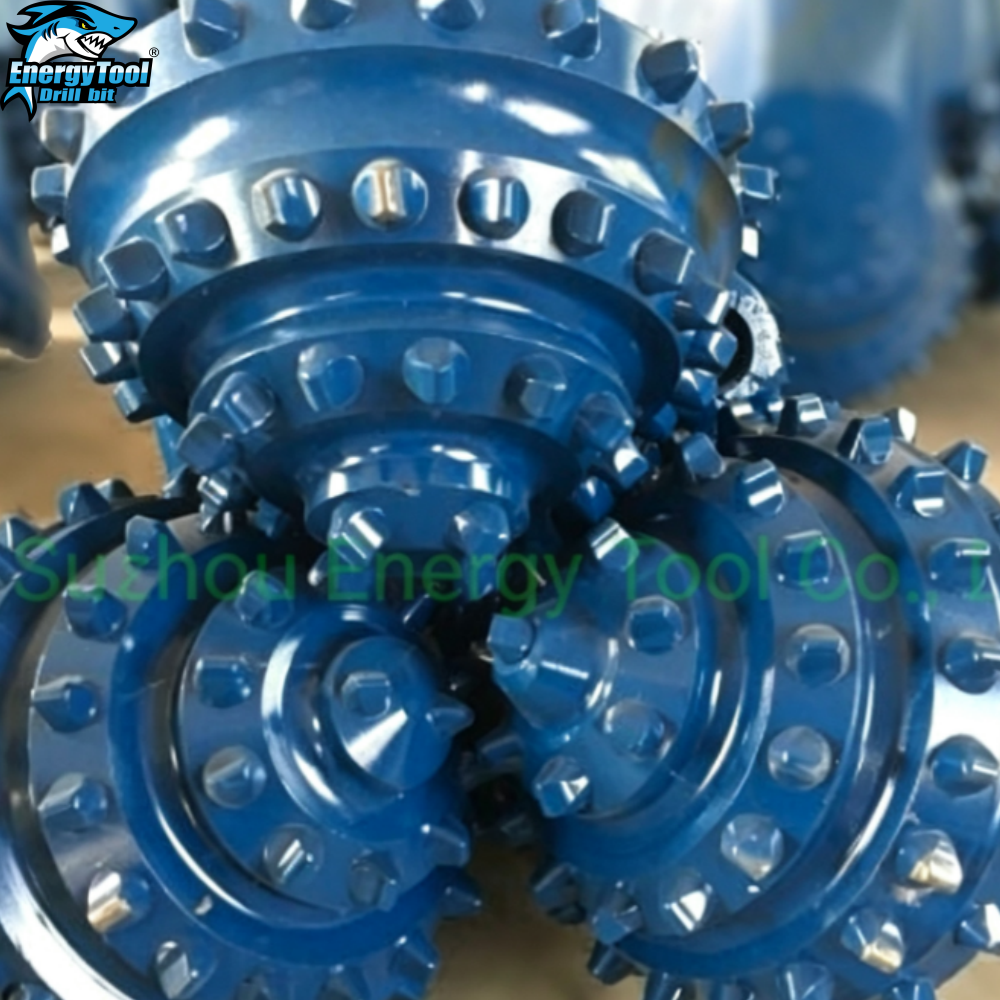

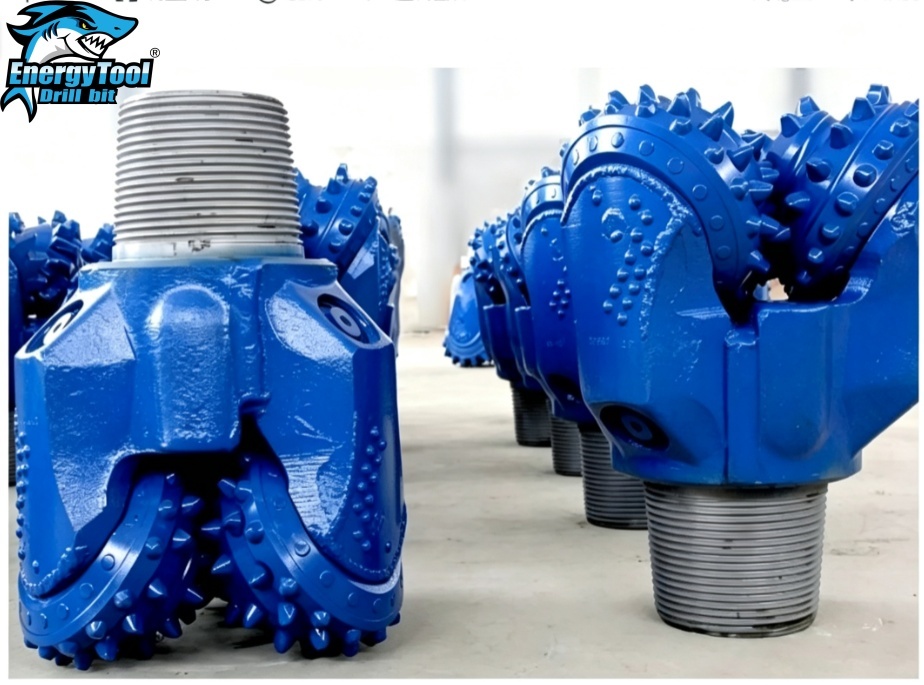

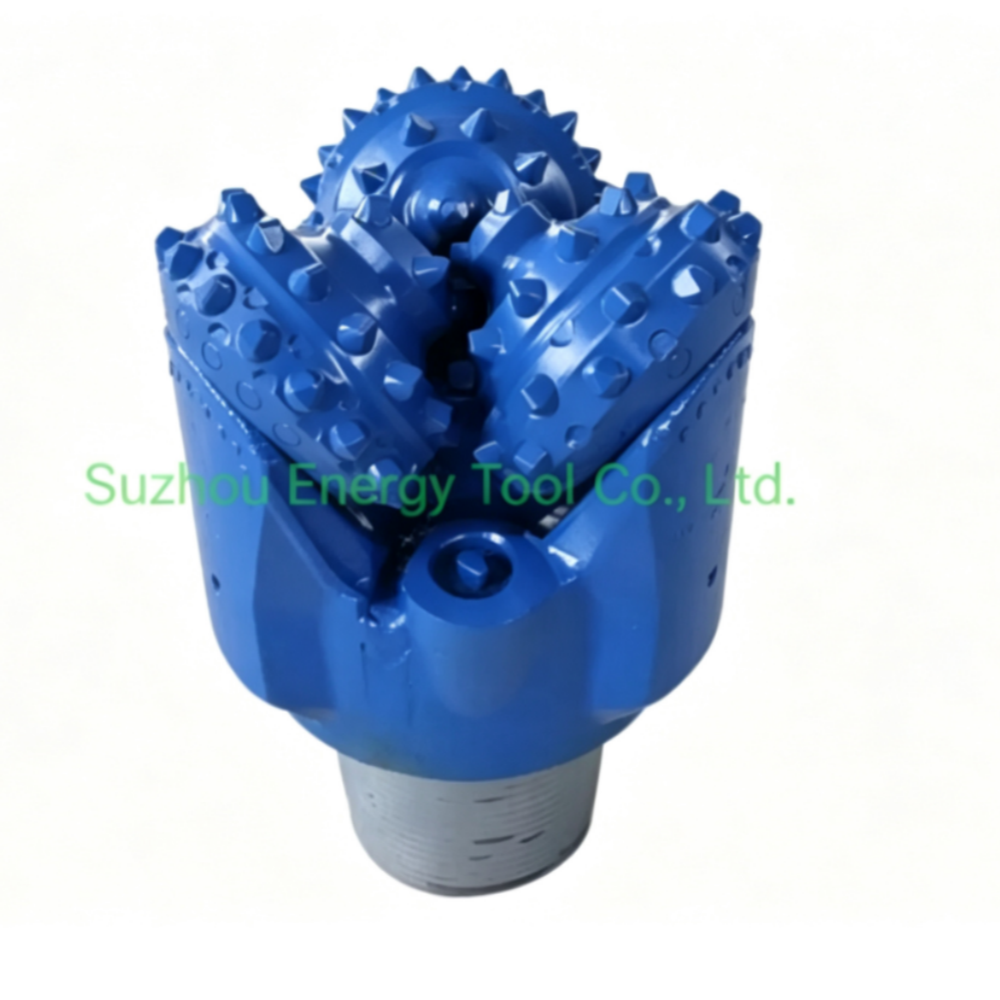

10 5/8 " IADC 537 TCI 삼축 드릴 비트 암석 시추 공구

롤러 콘 비트 10-5/8인치 TCI 트라이콘 비트 IADC 537 API 핀 6-5/8인치

설명

트라이콘 비트는 시추 작업에서 하부 집합체의 필수적인 부분입니다. 이 기계식 드릴 비트는 회전과 이빨에서 발생하는 기계적 마찰을 이용하여 시추 중 암석 표면을 제거합니다. 주요 목표는 회전하는 드릴 스트링과 머드 공급에서 생성된 동력을 활용하여 이 힘을 효과적으로 사용하여 우물 깊이 과정을 촉진하는 것입니다.

사양:

트라이콘 비트 품질을 아는 방법?

• 트라이콘 비트 IADC 코드 여권
• 트라이콘 비트 TCI 및 강철 치아 옵션
• 트라이콘 비트 힐 로우에 추가 텅스텐 카바이드 인서트
• 트라이콘 비트 콘 본체에 텅스텐 카바이드 코팅
• 트라이콘 비트 콘 게이지에 다이아몬드 코팅 텅스텐 카바이드 인서트
• 트라이콘 비트 다리 쉬어테일에 텅스텐 카바이드 인서트
• 트라이콘 비트 콘 청소를 위한 추가 중앙 노즐

트라이콘의 특징은 다음과 같은 자체 여권을 가지고 있다는 것입니다:

• 콘의 사양
• 제조 및 검사 담당자의 서명이 있는 품질 스탬프
• 최상의 성능을 얻기 위한 권장 시추 매개변수:
• 비트 무게
• 회전 속도
• 플러싱 볼륨

응용 분야

• 지반 조사
• 광산 탐사 및 시추
• 지반 계측
• 지구물리학

어떤 종류의 트라이콘을 선택하는지는 시추하는 지질과 시추하는 시추공의 직경에 따라 달라집니다. 국제 시추 계약자 협회(IADC)는 더 긴 생산 수명을 위한 비트 보호와 같은 추가 기능을 통해 지질에 맞는 트라이콘을 선택할 수 있는 사용하기 쉬운 단계 시스템을 개발했습니다.

베어링 유형
트라이콘 드릴 비트에는 주로 세 가지 유형의 베어링 설계가 사용됩니다:

• 표준 개방형 베어링 롤러 비트:
이 비트에서는 콘이 자유롭게 회전합니다. 이 유형의 비트는 앞쪽에 볼 베어링이 있고 뒤쪽에 롤러 베어링이 있습니다.
• 밀봉형 베어링 롤러 비트
이 비트에는 그리스 저장소가 있는 O-링 씰이 있어 베어링 냉각을 돕습니다. 씰은 머드와 절단물로부터 베어링을 보호하는 장벽 역할을 합니다.
• 저널 베어링 롤러 비트
이 비트는 최대 성능을 위해 코 베어링, O-링 씰 및 레이스가 있는 오일/그리스 냉각 전용입니다.


IADC 코드

IADC 코드는 필요한 암석 비트의 종류를 더 쉽게 설명할 수 있게 합니다.
처음 세 자리는 지층을 시추하도록 설계된 지층과 사용된 베어링/씰 설계를 기준으로 비트를 분류합니다.
1, 2, 3은강철 치아 비트를 나타내며, 1은 연질, 2는 중간, 3은 단단한 지층을 나타냅니다.
코드 4, 5, 6, 7, 8은텅스텐 카바이드 인서트 비트를 나타내며, 지층 경도가 다양하며 4가 가장 연질, 8이 가장 단단합니다.


지층 유형

다음은 일반적인 지층과 해당 IADC 참조입니다.
1 및 4 연질 지층, 점성층 및 낮은 압축 강도, 예: 점토, 이암.

1 및 4 낮은 압축 강도의 연질 지층, 예: 이암, 암염, 무수석, 셰일.

5 낮은 압축 강도의 연질-중간 지층, 단단한 층과 교대, 예: 모래, 셰일, 백악.

2 또는 6 중간-단단한 조밀 지층, 높은-매우 높은 압축 강도, 그러나 비마모성 또는 작은 마모성 층, 예: 셰일, 니암, 사암, 석회암, 돌로마이트, 무수석.

3 또는 7 매우 높은 압축 강도와 일부 마모성 층을 가진 단단하고 조밀한 지층, 예: 실트스톤, 사암, 니암.

8 석영암 및 화산암과 같은 매우 단단하고 마모성이 강한 지층.


IADC 코드- 숫자 처음 세 자리는 지층을 시추하도록 설계된 지층과 사용된 베어링/씰 설계를 기준으로 비트를 분류합니다.

첫 번째 숫자1, 2, 3은강철 치아 비트를 나타내며, 1은 연질, 2는 중간, 3은 단단한 지층을 나타냅니다.
4, 5, 6, 7, 8은텅스텐 카바이드인서트 비트

를 나타내며, 지층 경도가 다양하며 4가 가장 연질, 8이 가장 단단합니다.두 번째 숫자1, 2, 3, 4는지층

의 추가 분류이며, 1이 가장 연질, 4가 가장 단단합니다.세 번째 숫자이 숫자는베어링/씰 유형
에 따라 비트를 분류합니다.
표준 개방형 베어링 롤러 비트 표준 개방형 베어링 롤러 비트,

공기 냉각 표준 개방형 베어링 롤러 비트, 게이지 보호 기능 포함 (콘 힐의 카바이드 인서트로 정의됨) 밀봉형 롤러 베어링 비트 게이지 보호 기능이 있는 밀봉형 롤러 베어링 비트 저널 밀봉형 베어링 비트 게이지 보호 기능이 있는 저널 밀봉형 베어링 비트.네 번째 숫자네 번째 숫자 위치에는 다음 문자 코드가 사용되어추가 기능
